Tilpasset kabeltermineringstårnleverandør

Qingdao Anbang Ny Energihar dyb ekspertise i hele kraftstålkonstruktionsindustriens kæde. Til 35kV til 220kV netprojekter, nye energiintegrationsprojekter og by-landlige netrenovering tilpasser og udvikler vi en komplet serie integrerede kabelterminaltårne ​​i stål og stålrør. Vælg os som din producent, og få et tilbud på dit nye projekt!

Hvad er et kabeltermineringstårn?

Kabeltermineringstårne ​​er vigtige overgangsstrukturer, der forbinder højspændingstransmissionsluftledninger med underjordiske kabelsystemer.

Tjener som kernestålstrukturfaciliteter for enden af ​​elnettet, de udfører flere funktioner, herunder enkeltsidet lederspændingsforankring, kabelklemmemontering, indsættelse af overspændingsafleder, overgang til ledningsisolering og elektrisk sikkerhedsisolering.

De er kritisk udstyr til adgang til understationer, konvertering af bynetværk til underjordiske linjer og integration af nye energikraftværker i nettet.

Disse tårne ​​inkorporerer forstærket strukturelt mekanik design, integreret elektrisk sikkerhedslayout og kystnære vejrbestandige anti-korrosionssystemer. De adresserer traditionelle terminaltårnsproblemer såsom stor jordbesættelse, utilstrækkelig stressredundans, begrænset drifts- og vedligeholdelsesplads og dårlig miljøtilpasningsevne.

Vores løsninger giver omfattende opgraderinger inden for mekanisk belastning, elektrisk isolering, tilpasningsevne på stedet og langsigtet holdbarhed, og tilbyder integrerede løsninger med høj pålidelighed til endeforbindelserne i elnettet.

Produktkategorier

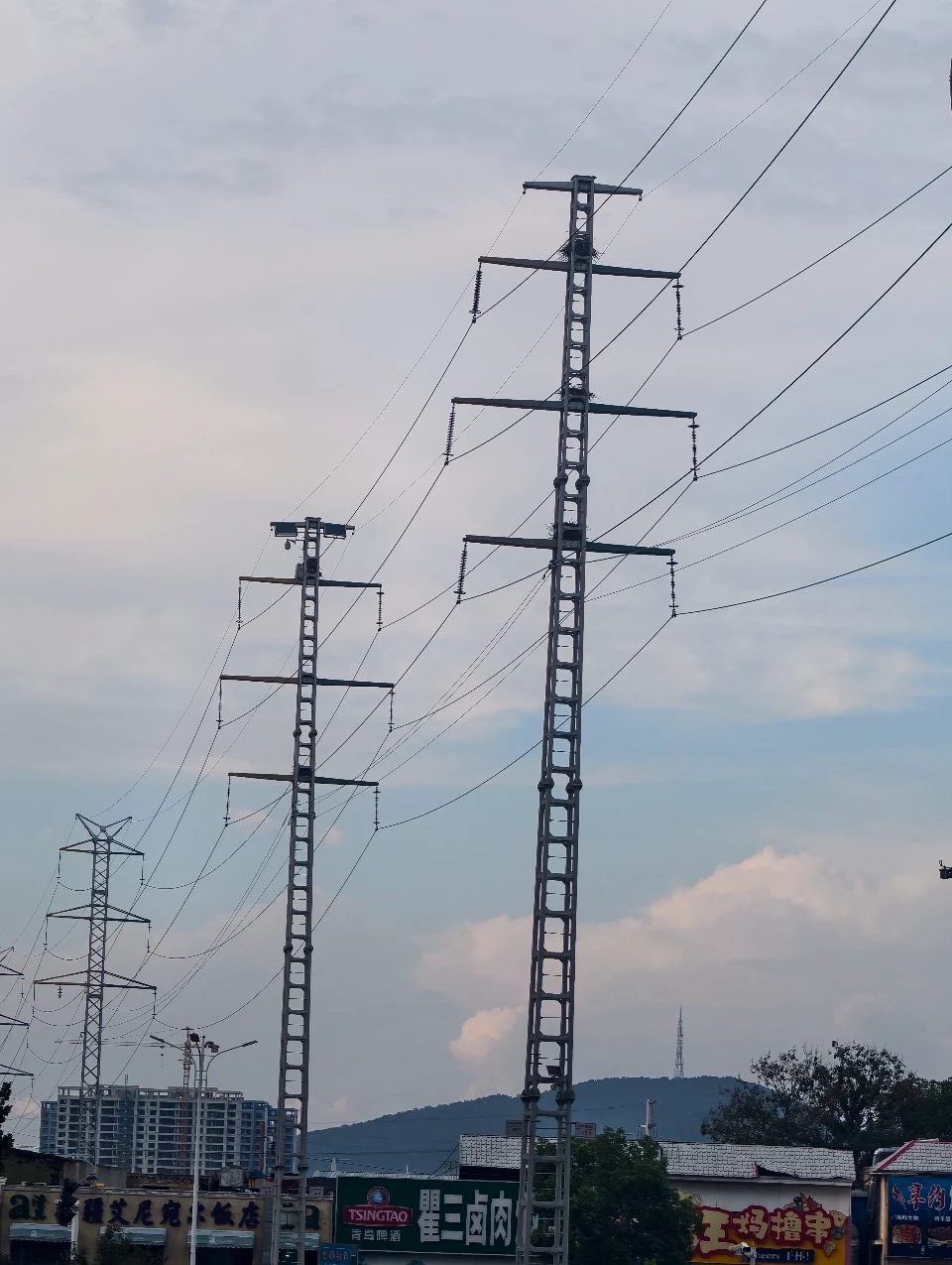

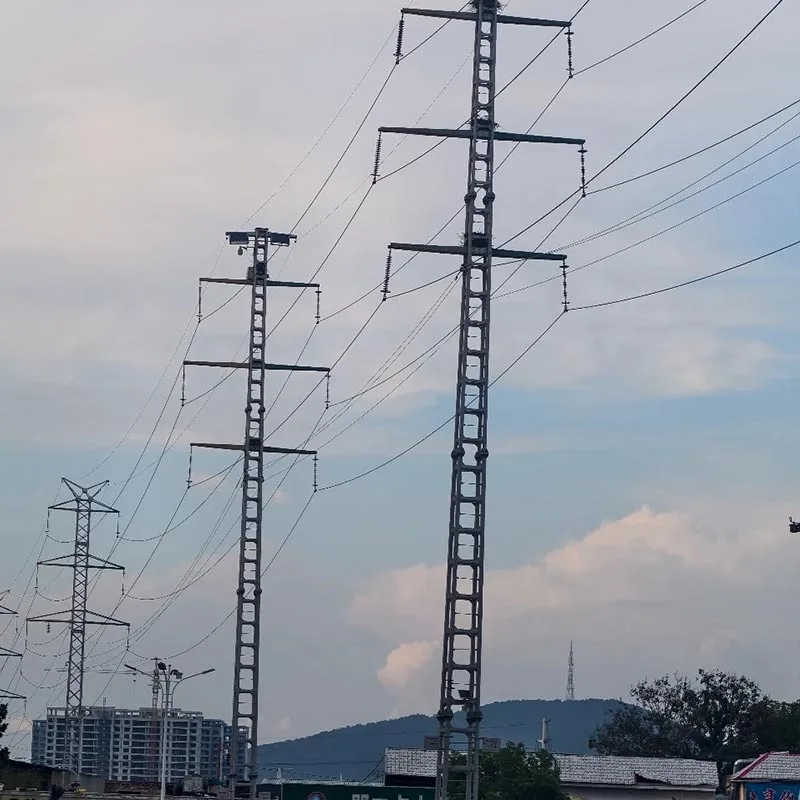

1. Stål monopol kabeltermineringstårn

Designet med en enkelt-søjlet stålrørstruktur med Q355B højstyrke stålrør som hovedmateriale. Det overordnede design er enkelt og fylder minimalt, velegnet til kompakte byområder og scenarier med høje landskabskrav.

Tårnhøjden kan tilpasses efter behov (8m-25m), velegnet til 35kV-110kV spændingsniveauer, hvilket giver fordelene ved høj vindbelastningsmodstand, bekvem installation og effektiv drift og vedligeholdelse.

Den har en integreret terminalmonteringsplatform og lynbeskyttelsesjordingssystem med korrosionsbeskyttelse ved hjælp af varmgalvanisering og lukket belægningsteknologi.

Det kan anvendes i vid udstrækning i grønne bælter i byer, inde i transformerstationshegn, industriparker og andre smalle steder, og balancerer praktisk med æstetik, hvilket reducerer vanskeligheden ved valg af sted betydeligt.

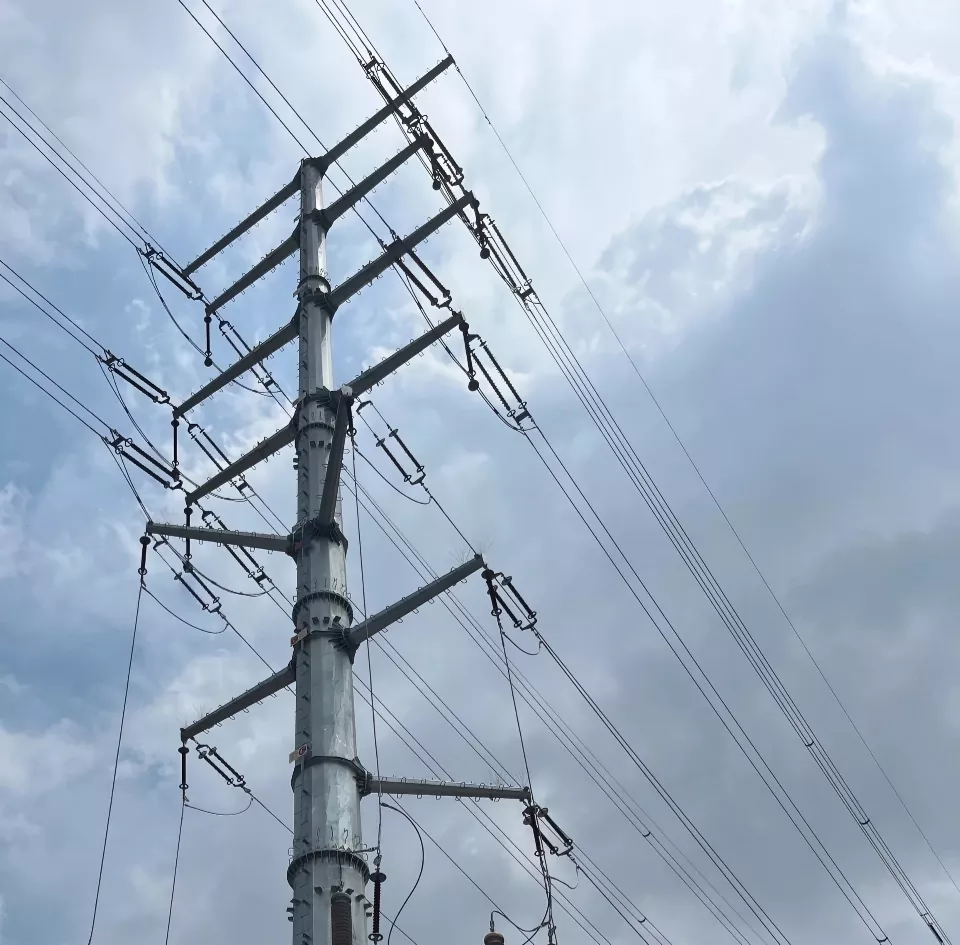

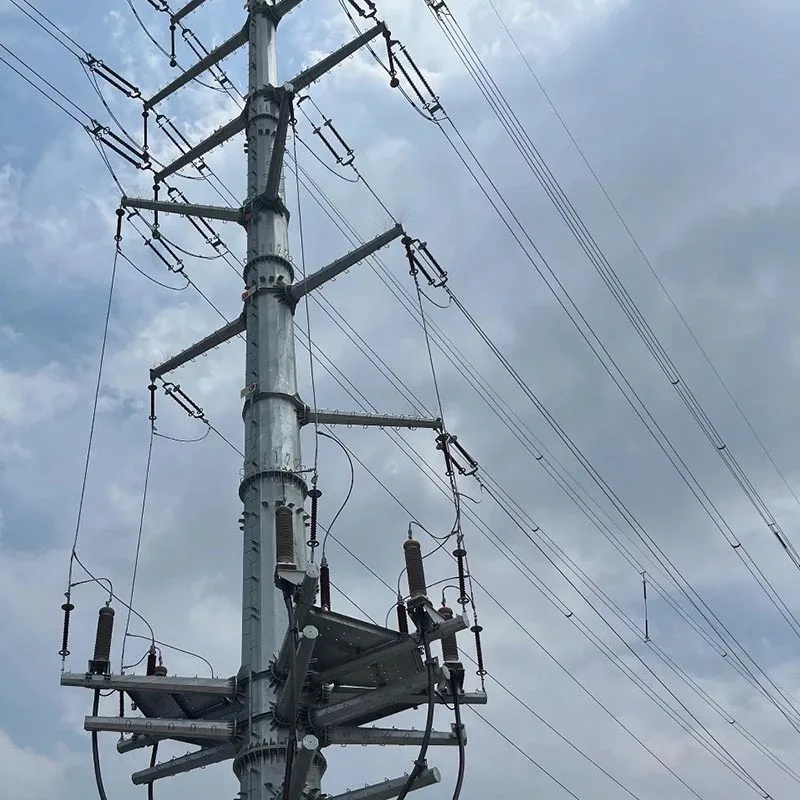

2. Multi-Circuit Kabel Riser Pol

Specielt designet til krav til kabelstigninger med flere kredsløb, der understøtter 2-4 kredsløb samtidigt, velegnet til 110kV-220kV højspændingsniveauer. Den bruger en modulær polstruktur, der kombinerer kabelterminalmontering, ledningsovergang og elektriske sikkerhedsisoleringsfunktioner.

Stangen er optimeret til spændingsfordeling og kan bære den ubalancerede spænding fra flere kredsløb med flere reserverede terminalmonteringspunkter og vedligeholdelsesplatforme.

Multi-Circuit Kabel Riser Poler velegnet til integration af multikredsløbsnet i nye energikraftværker og ekspansion af bydistributionsnetværk, hvilket eliminerer behovet for at bygge flere enkeltkredsløbsfaciliteter, effektiv strømlining af projektets arealanvendelse og byggeomkostninger, opnåelse af centraliseret styring og effektiv vedligeholdelse af flerkredsløbslinjer.

3. Gantry Type Kabeltermineringstårn

Vedtager en dobbeltsøjlet portalstruktur med tilpasselig spændvidde (10m-30m), egnet til 110kV-220kV spændingsniveauer, tilbyder stærk bæreevne og tilstrækkelig elektrisk sikkerhedsafstand. Anvendes hovedsageligt til kabelterminalmontering med stor kapacitet og overgangsknuder mellem luftledninger og jordkabler.

Gantry-tværbjælken har flere reserverede monteringspunkter, der er i stand til at understøtte flere sæt kabelterminaler og afledere samtidigt, velegnet til understationsudtag og tværgående linjeterminalforbindelser til store projekter.

Den har enestående strukturel stabilitet, kan modstå ekstreme vejrbelastninger, opfylder acceptstandarderne for store elnetprojekter i State Grid og Southern Grid og er velegnet til højbelastningsbehov, højpålidelig krafttransmission.

4. 132kV Transition Transmission Tower

Specialdesignet til 132 kV spændingsniveauer, med fokus på overgangen mellem luftledninger og underjordiske kabler, der integrerer de dobbelte funktioner af terminaltårn og transmissionstårn. Den håndterer kabelterminalmontering, isoleringsovergang og kan også forankre spændte ledere og omdirigere linjen.

Tårnet bruger en vinkelstålgitter eller en kombineret stålrørstruktur, med tilstrækkelig spændingsredundans, i overensstemmelse med DL/T-kraftindustriens standarder. Anti-korrosionssystemet er specielt optimeret til forskellige regionale scenarier, og det kan i vid udstrækning anvendes til integration af 132 kV nyt energinet, renovering af net i by- og landdistrikter og dedikerede linjeovergange til industriparker, hvilket sikrer jævn overgang og sikker transmission, balancering af universalitet og specialiseret tilpasning.

Kernestyrker

1. Særlig struktur

Forskelligt fra det to-vejs balancerede kraftdesign af konventionelle transmissionstårne, er Anbang kabelterminaltårne ​​udelukkende forstærket til ensrettet super-stor ubalanceret spænding.

Tårnkroppens hovedmaterialer, tårnben og flangeknuder er alle krypteret og fortykket og optimeret, og anti-væltning og anti-vridning overgår langt de generelle spændingsbestandige tårnstandarder.

Den grundlæggende bæreevne er reserveret til redundans og tilpasser sig DL/T-kraftindustriens specifikationer, som kan modstå ekstreme vinde, isdannelse og seismiske belastninger, undgå de skjulte farer ved afbrydelse af terminallinje og tårnforskydning fra grundårsagen til strukturen og sikre den langsigtede stabile drift af endeforbindelsen af ​​elnettet.

2. Integreret platformdesign

Vores kabeltermineringstårn har en indbygget, standardiseret platform til montering af kabelafslutninger, overspændingsafledere og indføringsovergangsbeslag. Dette design integrerer traditionelle selvstændige termineringsstrukturer, monteringsbeslag og jordingssystemer i en enkelt, samlet tårnstruktur.

Dette design eliminerer behovet for at konstruere yderligere anlægskonstruktioner, hvilket reducerer det nødvendige jordfodaftryk samt minimerer byggeprocedurer og materialeforbrug.

Derudover inkorporerer dette integrerede platformdesign dedikerede adgangsveje til drift og vedligeholdelse sammen med sikkerhedsbeskyttelsesfaciliteter. Dette letter bekvem installation af udstyr, rutineinspektioner og nødreparationer, hvilket i sidste ende reducerer både de samlede projektkapitalomkostninger og langsigtede drifts- og vedligeholdelsesudgifter.

3. Vejrbestandighed og anti-korrosionssystem

Tårnets hovedstruktur er konstrueret af Q355B højstyrke, lavlegeret stål, ved hjælp af en dobbeltlags beskyttelsesproces, der kombinerer varmgalvanisering med en forseglet anti-korrosionsbelægning.

Belægningstykkelsen og anti-korrosionsformuleringen er blevet specielt optimeret af Anbang til at modstå de barske miljøforhold i kystområderne - kendetegnet ved høj saltspray, høj luftfugtighed og stærk havvind - hvilket giver robust modstand mod saltkorrosion, oxidation og ældning på syrebasis.

Alle strukturelle bolte og flanger gennemgår lignende anti-korrosionsforseglingsbehandlinger, hvilket sikrer en designet levetid på over 30 år.

Et partnerskab med Anbang hjælper med at minimere hyppigheden af ​​fremtidig overmaling og udskiftning af komponenter til dit projekt, samtidig med at det sikres fuld tilpasningsevne til en bred vifte af stærkt korrosive miljøer – herunder bjergrige områder i indlandet, kystnære tidevandsflader og industriparker.

4. Letvægts-tilpasning med smal base

For at løse udfordringerne med smalle korridorer, knappe jordressourcer og tæt omgivende arkitektur inden for urbane elnet, har vi introduceret en række smalle, kompakte terminaltårne.

Denne produktserie har optimerede tårnbasedimensioner og vindafvisende strukturelle design, hvilket resulterer i et mindre fodaftryk og et reduceret windward-tværsnit.

Mens den fuldt ud opfylder alle strukturelle belastningskrav og standarder for elektrisk sikkerhedsgodkendelse, tilbyder denne serie af terminaltårne ​​fleksibel tilpasningsevne til forskellige urbane landmiljøer - inklusive grønne bælter, transformerstations perimetervægge og de perifere områder af nye energianlæg. De giver en praktisk løsning på de vanskeligheder, man ofte støder på ved placering af terminaltårne ​​i forbindelse med modernisering af byernes elnet.

5. Fleksibel tilpasning på tværs af alle spændingsniveauer

Vores produktportefølje omfatter alle større højspændingsklasser – inklusive 35 kV, 110 kV og 220 kV – og understøtter tilpasningen af ​​forskellige strukturelle designs, såsom vinkelstålgittertårne, enkeltsøjlede rørformede ståltårne ​​og komposittårne ​​med flere kredsløb.

Tårnhøjde, tværarmskonfiguration, isolatorfastgørelsesparametre, jordingssystemer og lynbeskyttelsesopsætninger kan alle skræddersyes til specifikke krav.

I stand til at imødekomme behovene for forskellige ingeniørprojekter – lige fra termisk elnetintegration og vedvarende energitransmission (vind og sol) til udvidelse af distributionsnetværk i byer og landdistrikter og interregionale linjeterminalforbindelser – leverer vi omfattende, one-stop skræddersyede leveringsløsninger.
