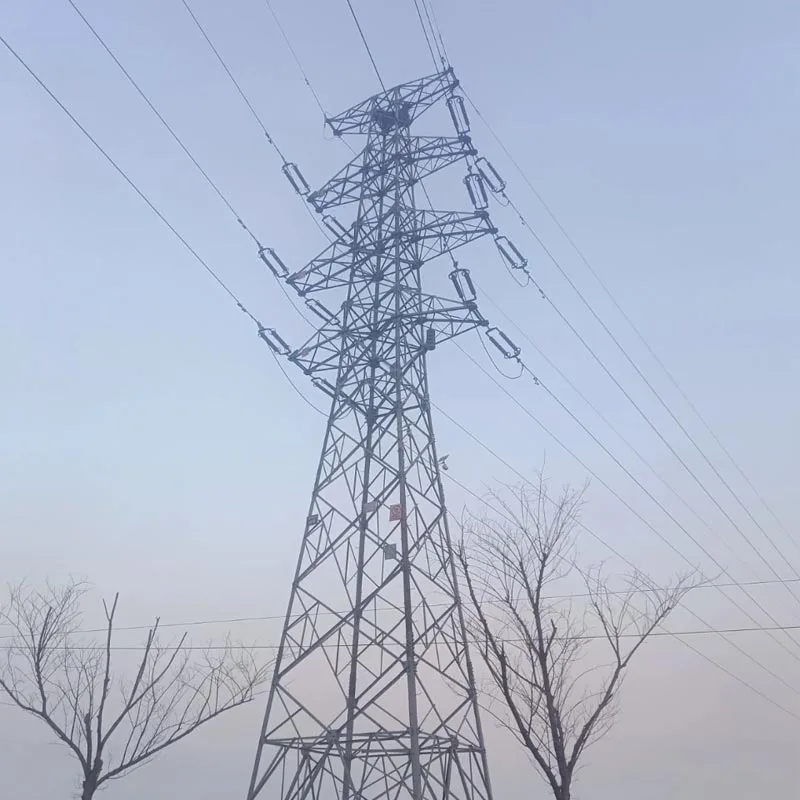

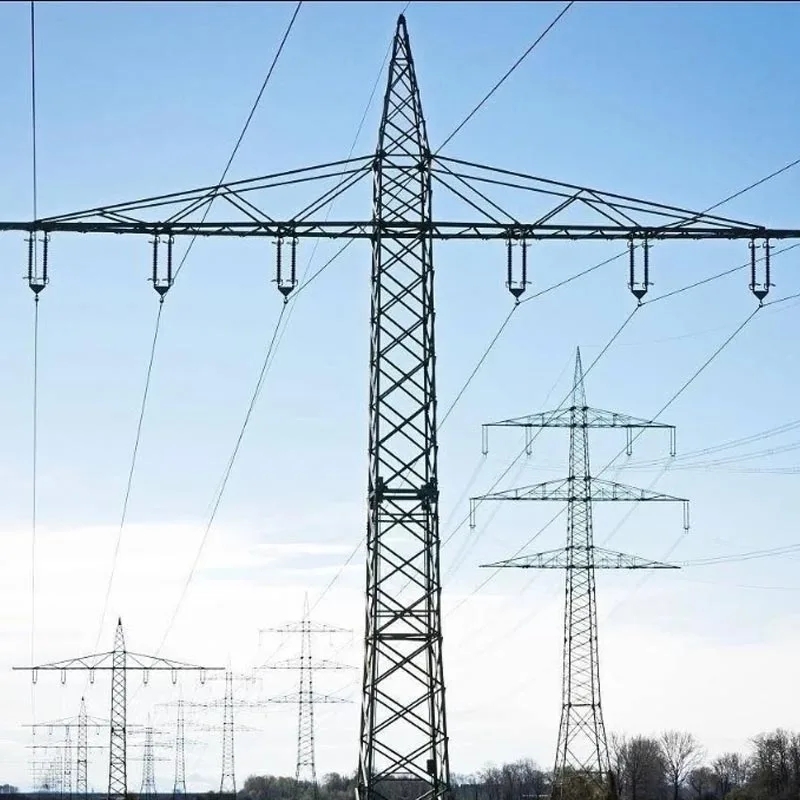

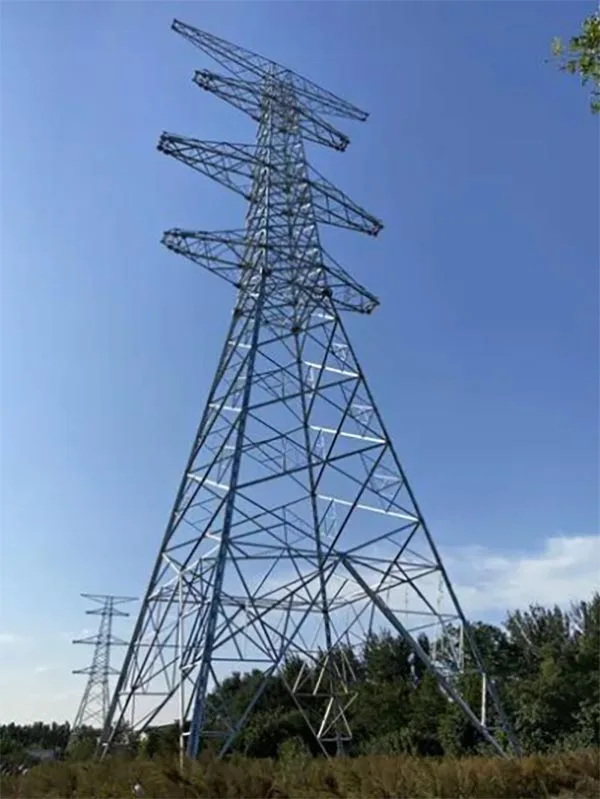

Galvaniseret vinkelstål Transposition Tower

Qingdao Anbang New Energy's Galvanized Angle Steel Transposition Tower vælger højstyrke national standard galvaniseret vinkelstål som den bærende kernekomponent. Den overordnede struktur er optimeret igennem professionel mekaniske beregninger og design, hovedsageligt til 110kV til 500kV højspændings- og ultrahøjspændings-vekselstrømstransmission linje scenarier, specifikt brugt til at opnå ordnet faseforskydning af trefasede ledere.

Den adresserer effektivt problemer forårsaget af asymmetrisk lederarrangement under langdistancetransmission, såsom ubalanceret kapacitiv strøm, for stort ledningstab, spændingsudsving og relæbeskyttelsesanomalier, hvilket forbedrer elnettet transmissionseffektivitet fra kilden og sikring af langsigtet sikker, stabil og pålidelig drift transmissionssystem.

Produktet anvender hele vejen igennem en moden varmgalvaniserende anti-korrosionsproces med et ensartet og tæt zinklag der klæber kraftigt, hvilket i høj grad forbedrer korrosions- og ældningsbestandigheden og tilpasser sig barske og komplekse miljøer såsom kystnær højsalttåge, industrielle forureningsområder og kolde sneklædte klimaer.

Udnyttelse af Qingdao Anbang Ny Energys moderne produktionsbase, standardiserede og fabrikspræcisionsfremstilling opnås med streng kvalitet kontrolprocesser anvendt fra råmaterialeskæring, stansning og svejsning til galvanisering og prøvemontering, effektivt at sikre komponent nøjagtighed og konsistens.

Dette galvaniserede vinkelstål faseskiftende tårn kan fuldt ud tilpasse sig forskellige spændingsniveauer, terrænforhold, og linjedesignkrav, og samtidig med at den tilbyder fremragende strukturel styrke og vind- og jordskælvsmodstand også overvejer monteringsbekvemmelighed på stedet og let fremtidig vedligeholdelse, hvilket gør det til en sikker, effektiv og omkostningseffektiv foretrukken løsning til diverse transmissionsledningsfaseskiftende renoveringer og nybyggeri.

Kerne fordele

Korrosionsbestandighed, lang levetid

Bruger varmgalvanisering med zinklag tykkelse ≥85μm, der danner et tæt beskyttende lag, der giver både fysisk barriere og elektrokemisk beskyttelse.

Udendørs vedligeholdelsesfri levetid overstiger 30 år, velegnet til barske miljøer som kyst- og industriområder.

Stabil struktur

Fremstillet af højstyrke Q235/Q345 galvaniseret vinkelstål som grundmaterialet, med et gitterdesign.

Vindmodstand ≥30 m/s, isdækningsmodstand ≥8 mm, seismisk intensitet 8, der opfylder belastningskrav i komplekse terræner og ekstreme klimaer.

Praktisk vedligeholdelse

Galvaniseret vinkelstål Transposition Towers brug et modulært faseadskillelsesdesign, der muliggør præcis 3-faset lederkobling uden jumperledninger.

Den strukturen er enkel, hvilket væsentligt forbedrer konstruktions- og vedligeholdelseseffektiviteten.

Fabriksfremstilling og kvalitetskontrol

Qingdao Anbang New Energy ejer sin fabrik, med fuldt ud standardiseret produktion. Fra råvareinspektion til færdig galvanisering og montering, processen strengt følger nationale standarder, hvilket sikrer ensartet ydeevne af hvert galvaniseret vinkelstål faseskiftende tårn.

Fleksibel tilpasning

Tårntype, højde og faseskiftmetode kan være tilpasset i henhold til linjespændingsniveau, spændvidde og terrænforhold, velegnet til forskellige strømstyrker projekter om faseskift af transmissionsledninger.

Produktets arbejdsprincip

Det galvaniserede vinkelstål faseskiftende tårn er et specialiseret tårn, der bruges i krafttransmissionsledninger for at opnå fase udskiftning af trefasede ledere.

I langdistance AC transmissionsledninger kan trefasede ledere forårsage ubalancerede kapacitive strømme på grund af asymmetrisk arrangement, hvilket fører til øgede nettab, forkert drift af relæ beskyttelse og andre spørgsmål.

Tårnet arrangerer lederophængningspunkter kl forskellige højder og positioner på tårnkroppen, hvilket gør det muligt for A-, B- og C-faseledere at skifte position som de passerer gennem tårnet.

Dette opnår periodisk faseskift, balancerer de trefasede kapacitive strømme, reducerer ledningstab og forbedrer transmissionseffektiviteten og driftsstabiliteten af elnettet.

Dens kerne stoler på på den høje styrke og stabilitet af galvaniseret vinkelstål for at sikre, at lederspænding og -afstand mødes sikkerhed standarder under faseskifteprocessen.

Produktdetaljer

Komponentbehandling

Alle vinkelstålkomponenter i Galvanized Angle Steel Transposition Tower er præcist skåret, udstanset og bøjet med dimensionelle tolerancer i overensstemmelse med GB/T 9787 for at sikre montering nøjagtighed.

Korrosionsbeskyttelse

Efter fjernelse af rust nedsænkes komponenterne i smeltet zink ved 450-460°C, danner et zink-jernlegeringslag med ensartet dækning uden manglende plettering eller zinkbuler. Døde hjørner som f.eks bolthuller og svejsninger er fuldt beskyttede.

Tårnkonstruktion

Tårnet bruger en gitter truss struktur, med en rimelig layout af main elementer, diagonaler og krydsarme, klart definerede spændingsbaner og præcis placering af faseskiftende ophæng punkter for at sikre sikker afstand mellem ledere under faseskift.

Tilbehørskonfiguration

Udstyret med varmgalvaniserede bolte, spændeskiver, fodsøm, stiger og andet tilbehør med korrosionsbestandighed i overensstemmelse med tårnet, hvilket forhindrer elektrokemisk korrosion.

Fabriksinspektion

Hvert galvaniseret vinkelstål faseskiftende tårn gennemgår dimensionelle inspektion, mekanisk afprøvning, måling af galvaniseringstykkelse og prøvesamlingsverifikation og kan først forlade fabrikken efter bestå disse prøver.
