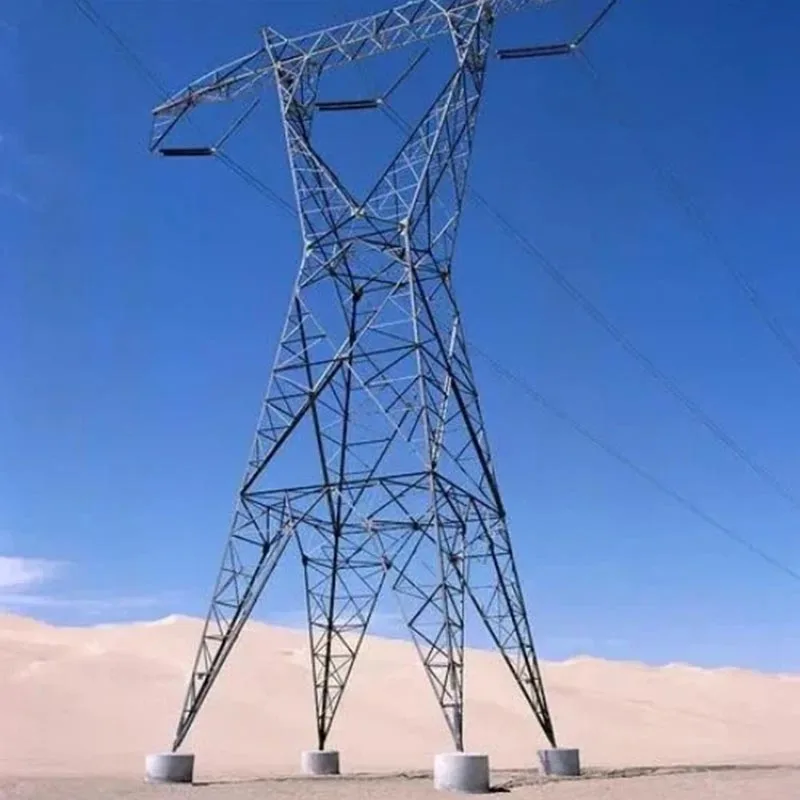

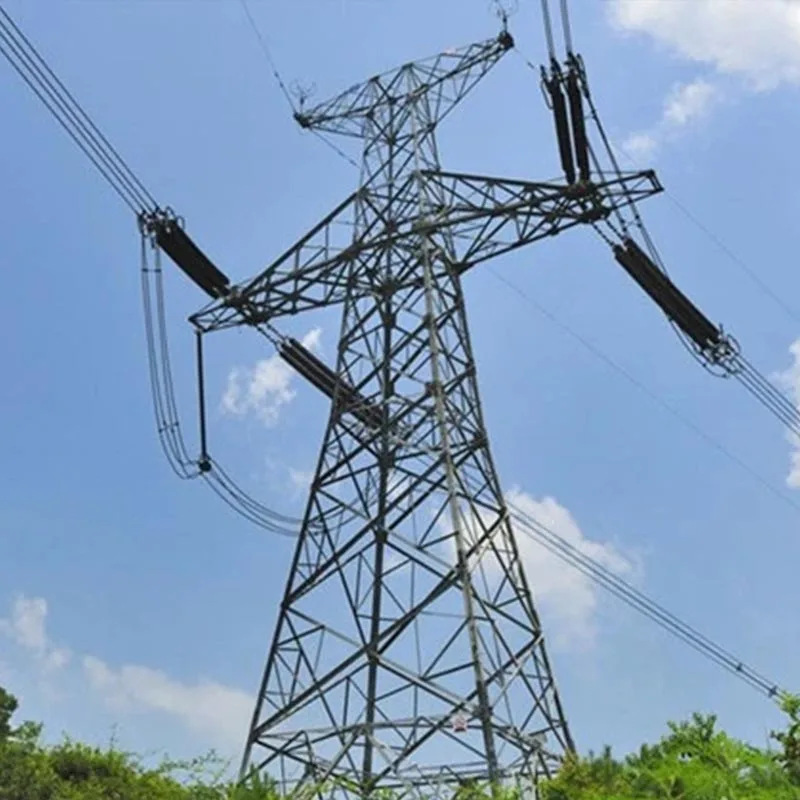

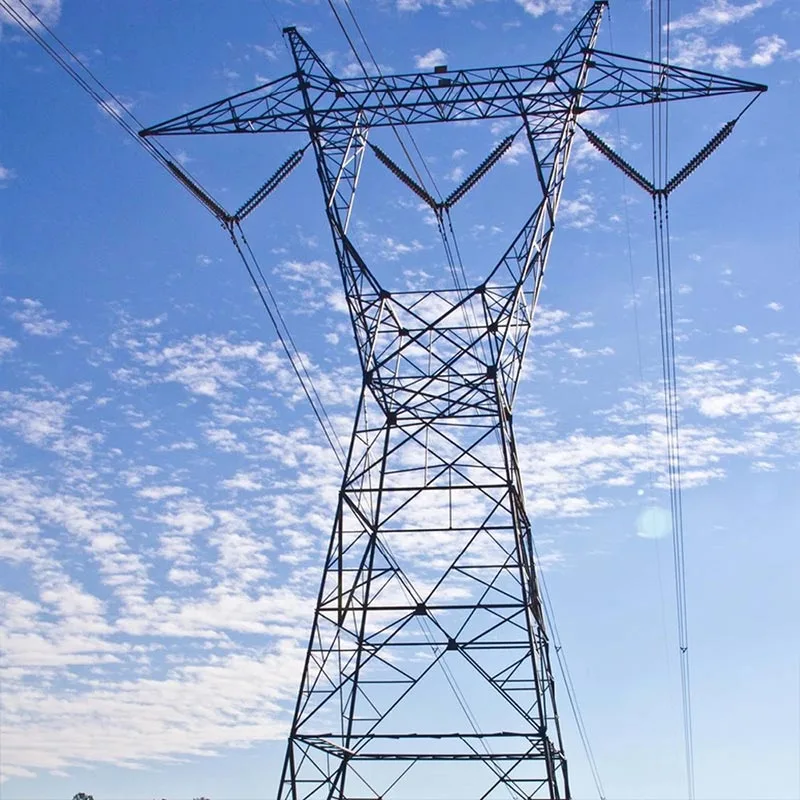

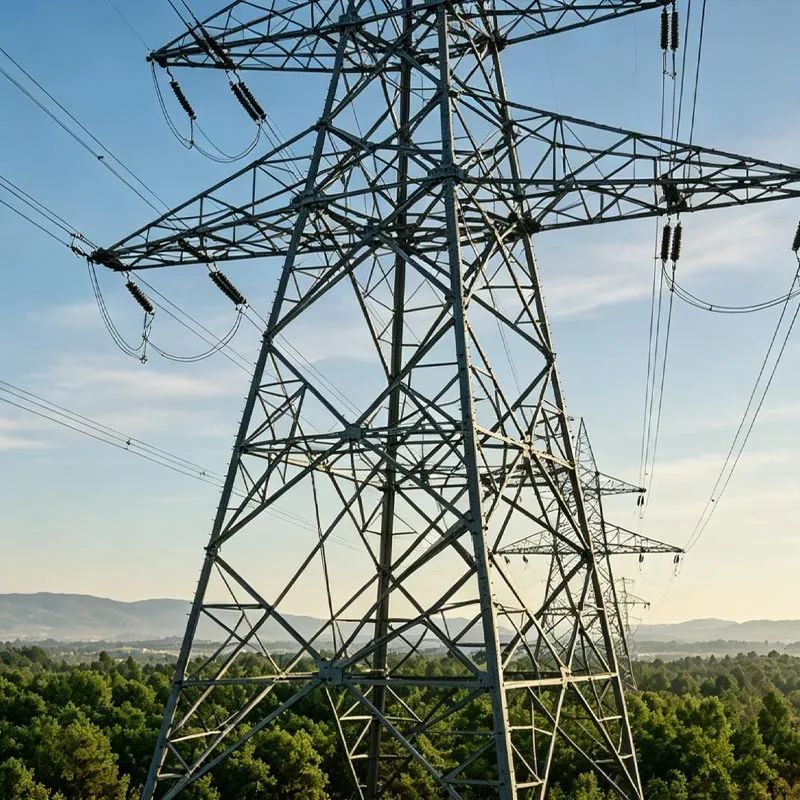

Vinkelstål krafttransmissionstårn

Ved langdistancekrafttransmission vil asymmetrien af trefasede lederparametre føre til ubalanceret spænding, øget energitab og elektromagnetisk interferens til tilstødende kommunikationslinjer. Dette vinkelstål krafttransmissionstårn løser disse problemer ved at ændre de relative positioner af A-, B- og C-faseledere og derved afbalancere induktans og kapacitans af ledningen, reducerer interferens og forbedrer stabiliteten og effektiviteten af strøm netdrift.

Tårnet er sammensat af tårnben, tårnkropp, korsarme og andre dele. Tårnbenene er af fire vinklet stål søjler for at give stabil støtte; tårnkroppen er et gitterværk med trekantet stabilitetssystem; den flerlags krydsarme giver tilstrækkelig plads til ledertransponering. Den anvender højstyrke med lavt kulstofindhold legeret stål som Q235B og Q345B, og er beskyttet ved varmgalvanisering med et zinklag på mindst 85μm, hvilket sikrer en levetid på mere end 30 år udendørs.

Velegnet til 220kV og derover elledninger, er det normalt installeret 1-2 gange hver 80-100 km. Med fordelene ved stærk mekanisk ydeevne, lave omkostninger, bekvem installation og lang levetid, det er en uundværlig nøgle udstyr i moderne krafttransmissionsprojekter.

Kerne fordele

1. Fremragende mekanisk ydeevne

Vedtager trekantet truss struktur, med stærk stabilitet, i stand til at modstå vind (≥30m/s), is og jordskælv (8 grader), tilpasse sig forskellige barske udendørs miljøer.

2. Høj økonomi

Vinkelstål er let at behandle, lave produktions- og transportomkostninger; fuld boltsamling muliggør bekvem installation på stedet og senere vedligeholdelse, hvilket reducerer konstruktion og vedligeholdelse omkostninger.

3. Stærk alsidighed

Høj standardiseringsgrad, let at designe, producere og inspicere, egnet til 220kV og derover højspændings-/ultrahøjspændingsledninger.

4. Lang levetid

Varmgalvaniserende anti-korrosionsbehandling (zinklag ≥85μm) effektivt forhindrer stålkorrosion, med udendørs levetid på mere end 30 år.

Nøglepunkter

Kernefunktion

Realisere fasetranspositionen af trefasede ledere, balancelinjeimpedans, reducere elektromagnetisk interferens til tilstødende kommunikationslinjer og sikre balancen og stabiliteten af elnet.

Strukturel nøgle

Gitterstruktur (sammensat af tårnben, tårnkrop og flerlags kryds arme); fuld boltforbindelse, som er nøglen til bekvem montering og vedligeholdelse.

Materiale nøgle

Højstyrke lav-kulstoflegeret stål (Q235B, Q345B, Q420B, osv.) + hot-dip galvaniserende anti-korrosion, der sikrer strukturel styrke og holdbarhed.

Applikationsnøgle

Velegnet til langdistance krafttransmissionsledninger (installeret 1-2 gange hver 80-100 km), hovedsageligt brugt i 220kV og derover elnetprojekter.

Teknisk specifikation

Konkurrencemæssige fordele

Integreret kvalitet og omkostningseffektivitet

I modsætning til konkurrenter, der ofte ofrer sig kvalitet for omkostninger eller overpris for standardkvalitet, opnår vi den perfekte balance: streng råvareinspektion og kvalitetsovervågning i fuld proces (99,8 % overholdelsesgrad) sikrer tårnets holdbarhed og sikkerhed, mens den er direkte samarbejde med stålværker og optimeret strukturelt design reducerer mellemomkostningerne og hjælper kunder med at spare 8-12 % på materielle udgifter.

Kunder får højkvalitets, langtidsholdbare (≥30 års levetid) transponeringstårne uden at betale en premium, hvilket er grunden til, at de vælger os frem for andre.

Tilpasning og effektiv service

De fleste konkurrenter leverer kun standardiseret produkter, som ikke kan tilpasse sig forskellige projektbehov (forskellige spændingsniveauer, terræn og miljø betingelser). Vores professionelle ingeniørteam tilbyder skræddersyede designløsninger, der fuldt ud matcher kundernes specifikke krav.

I mellemtiden muliggør vores store produktionsbase levering 7-15 dage hurtigere end branchegennemsnittet, og vi leverer installationsvejledning på stedet og 24-timers nødberedskab - løser kundernes bekymringer om projektet fremskridt og vedligeholdelse efter installation, som konkurrenterne sjældent tilbyder omfattende.

Anbang service

Forsendelsesservice: Vi tilbyder global forsendelse med pålidelige logistikpartnere, der leverer dør-til-dør leverings-, søfragt-, luftfragt- eller landtransportmuligheder baseret på kundernes placering og projektets hastende karakter. Vi tage det fulde ansvar for emballage (fugtsikker, anti-kollisionsemballage) for at undgå skader under transport og leverer logistiksporing i realtid for at holde kunderne informeret om varernes status til enhver tid.

Branding service: Vi understøtter tilpasset branding i henhold til kundernes krav, herunder lasergravering eller trykning af kunders logoer, firmanavne eller projektnumre på tårnkomponenterne, hvilket hjælper kunder øger brandeksponering og projektgenkendelse, som de fleste konkurrenter ikke leverer som standardservice.

Prøveservice: Vi leverer gratis prøver i små størrelser af vinkelstål og tårnkomponenter til kunder at teste kvalitet, materiale og håndværk inden formel bestilling. Kunder kan verificere produktets ydeevne i fremskridt, hvilket eliminerer bekymringer om produktkonsistens og kvalitet, hvilket er en nøgleservice for at vinde kundernes tillid.

Testrapporttjeneste: Vi udsteder autoritative tredjepartstestrapporter for hver batch af produkter, dækkende materialesammensætning, mekanisk ydeevne (kompression, bøjning, stabilitet), galvanisering tykkelse og korrosionsbestandighed. Rapporterne overholder IEC, GB, AS og andre internationale standarder kunder med professionel kvalitetscertificering til projektaccept og supervision.

Garantiservice: Vi giver en 5-års gratis garantiperiode for al vores vinkelstålkraft transmissionstransponeringstårne. I garantiperioden tilbyder vi gratis vedligeholdelsesrådgivning, udskiftning af beskadigede komponenter (forårsaget af kvalitetsproblemer, ikke menneskeskabt skade) og 24-timers nødberedskab. Efter garantiperiode, giver vi stadig langsigtet vedligeholdelsesvejledning og omkostningseffektiv komponentforsyning, hvilket sikrer langsigtet stabil drift af tårnene og løsning af kundernes bekymringer efter køb

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke spændingsniveauer er dine vinkelstål-transpositionstårne ​​egnet til?

A: Vores tårne er bredt anvendelige til 35kV ~ 500kV højspændings- og ultrahøjspændingstransmissionsledninger, og kan tilpasses til at matche specifikke spændingskrav i dit projekt.

Q2: Hvor lang tid tager det at levere produkterne efter at have afgivet en ordre?

A: Leveringstiden afhænger af ordremængden og tilpasningskravene. Generelt kan standardprodukter leveres inden for 15-25 dage, mens tilpassede produkter tager 20-35 dage - 7-15 dage hurtigere end industrien gennemsnit.

Q3: Er prøverne virkelig gratis? Er der nogen ekstra omkostninger?

A: Ja, vi leverer gratis prøver i små størrelser (vinkelstål og tårnkomponenter) til kvalitetsinspektion. Kun kunder skal bære forsendelsesomkostningerne for prøverne, og der er ingen ekstra afgift for selve prøverne.

Q4: Kan du levere en testrapport, der er anerkendt af internationale standarder?

A: Absolut. Vi udsteder autoritative tredjepartstestrapporter for hver batch af produkter, som overholder IEC, GB, AS og andre internationale standarder, der fuldt ud opfylder kravene til projektaccept og tilsyn.

Q5: Hvad er inkluderet i den 5-årige garanti? Dækker det menneskeskabte skader?

A: Den 5-årige gratis garanti dækker kvalitetsrelaterede problemer, herunder gratis vedligeholdelsesrådgivning, udskiftning af beskadigede komponenter forårsaget af produktkvalitet (ikke menneskeskabt skade, forkert installation eller naturkatastrofer). Menneskeskabte skader er ikke inkluderet, men vi leverer omkostningseffektive vedligeholdelsesydelser til sådanne tilfælde.

Q6: Kan du tilpasse tårnet i henhold til vores specifikke terræn og miljøforhold?

A: Ja. Vores professionelle ingeniørteam vil designe skræddersyede løsninger baseret på dit projekts terræn (almindeligt, bakket, bjerg, kystnære), vindhastighed, istykkelse og andre miljøfaktorer, der sikrer tårnets stabilitet og tilpasningsevne.

Q7: Hvordan sikrer du, at produkterne ikke er beskadiget under forsendelse?

A: Vi bruger fugtsikker, anti-kollisions- og anti-rust emballage til alle komponenter og samarbejder med pålidelige logistikpartnere. Vi tager også det fulde ansvar for enhver skade forårsaget af forkert emballage eller transport, og give rettidig erstatning eller kompensation
