Kina Angle Steel Transposition Tower Leverandør
Som kerneleverandør af højspændingstransmissionstårne, afhængig af styrken af nationale højteknologiske virksomheder og Qingdaos lokale komplette industrikæde,Qingdao Anbang Ny Energihar været dybt involveret inden for intelligent fremstilling af kraftstålkonstruktioner i mere end ti år, med fokus på kernebehovene for højspændings- og ultrahøjspændingstransmissionslinjer og skabe en produktmatrix af højkvalitets vinkelståltransponeringstårne.
Hvad er et vinkelstål transponeringstårn?
Vinkelståltranspositionstårnet er et eksklusivt specialtårn til højspændings- og ultrahøjspændingstransmissionsledninger, med Q235/Q355 højstyrkevinkelstål som kernehovedmateriale, samlet til en rumbindingskonstruktion gennem boltet forbindelse, og kernefunktionen er at realisere den periodiske rumlige positionsudveksling af trefasede ledere, dvs. trefasede ledere.
Forskellig fra almindelige vinklede ståltransmissionstårne, lægger dens strukturelle design mere opmærksomhed på den rumlige tilpasningsevne og kraftstabiliteten af trådtransponering og tilføjer specielle transponeringsbeslag og trådføringsstrukturer, som nøjagtigt kan justere ledningens faseposition, så den trefasede tråd indtager forskellige rumlige positioner på hele linjen, såsom trefase-parametre for at balancere den elektriske ledning, så som kapacitans og impedans.
Som et centralt specielt poltårn af højspændingstransmissionsledninger, varetager det ikke kun de grundlæggende funktioner i trådmontering, belastning, vind- og jordskælvsmodstand, men beskytter også effektivt generatorer, transformere og andet strømudstyr, forhindrer relæbeskyttelse mod funktionsfejl, reducerer induktiv interferens til omgivende kommunikationslinjer og sikrer langdistancetransmissionssikkerhed, effektivitet og stabilitet.
Hvad er klassificeringen af galvaniseret vinkelståltranspositionstårn?
Qingdao Anbang Ny Energi vinkelståltranspositionstårn har en komplet kategori, kombineret med de tre kernedimensioner af spændingsniveau, transponeringstilstand og strukturel type, hver serie følger strengt den nationale standardproduktion af elindustrien under hensyntagen til universaliteten og den eksklusive tilpasningsevne og matcher nøjagtigt de individuelle behov for forskellige højspændingstransmissionsprojekter:
1. Efter spændingsniveau
Dækker højtryksvinkeltranspositionstårne i stål (110kV-220kV) og ultrahøjtryksvinkeltranspositionstårne i stål (≥330kV).
Dehøjspændingsmodeler velegnet til industriparker og tværregionale transmissionsgrene for at imødekomme behovene for konventionel langdistancetransmission og -transponering.
UHV-modellen er designet med strukturel forstærkning for at optimere truss-densitet og nodeleje og er velegnet til langdistance- og storkapacitets-transmissionslinjer på 500kV og derover, hvilket kan opnå mere nøjagtig fasejustering og sikre balancen mellem trefasede parametre.
2. Divider ved transponering
Den er opdelt i to kategorier: enkelttårnstransponeringstype og dobbelttårntranspositionstype.
Enkelttårnstransponeringstypen vedtager et kompakt design med en strømlinet struktur og et lille fodaftryk, som er velegnet til scenarier med begrænset linjeplads og kan fuldføre den trefasede ledertransponering på et enkelt tårn.
Transponeringstypen med to tårne er den anbefalede ordning for UHV-linjer på 500 kV og derover, som realiserer trådtransponering gennem synergien mellem de to tårne, med stærkere stabilitet, og er velegnet til højbelastnings- og langdistancetransmissionsscenarier og er normalt udstyret med 1-2 sæt transponeringstårne hver 100 km linje.
3. Inddelt efter konstruktionstype
Det er opdelt i vinglastype vinkelståltransponeringstårn, kathovedtype vinkelståltranspositionstårn og tør type vinkelståltranspositionstårn.
Vinglastypen er tilpasset til at arrangere ledningerne vandret, og transponeringsoperationen er bekvem, hvilket er det almindelige udvalg af højspændingsledninger.
Kattehovedtypen anvender et trekantet arrangement af tråddesign, som har enestående vindmodstand og ismodstand, og er velegnet til komplekse miljøer såsom kyst- og alpine miljøer.
Den tørre struktur har stor stivhed og stærk bæreevne og er velegnet til tunge belastninger og transponeringsscenarier med store spændvidder.
Produktspecifikationer
|
Parameterelementer |
Detaljerede specifikationer |
|
Hovedmateriale |
Q235B, Q355B højstyrke carbon strukturel vinkelstål |
|
Gældende spændingsniveau |
110kV-1000kV (Højspænding: 110kV-220kV, UHV: ≥330kV) |
|
Gældende højde |
15m~50m (understøtter ikke-standard tilpasning, velegnet til forskellige transponeringsscenarier) |
|
Specifikationer for vinkelstål |
∠50×5~∠200×20 (tilpasset efter spændingsniveau og belastningskrav) |
|
Anti-korrosionsproces |
Samlet varmgalvanisering, zinklagstykkelse ≥85μm, yderligere anti-korrosionsforstærkning ved knudepunkter |
|
Design vindmodstand |
120 km/t ~ 180 km/t, kan tilpasses og styrkes efter behov |
|
Seismisk Befæstning |
8-graders seismisk intensitet, kan tilpasses og forstærkes til komplekse arbejdsforhold |
|
Gennemførelsesnøjagtighed |
Fasevinkeljusteringsnøjagtighed ±2°, der sikrer trefaset parameterbalance |
|
Tilslutningsmetode |
Højstyrke boltforbindelse, udstyret med specielle fastgørelsesanordninger, anti-løsning og anti-korrosion |
|
Implementeringsstandard |
GB50017 Steel Structure Code, DL/T 646 Tekniske betingelser for fremstilling af transmissions- og distributionsstålrørkonstruktioner mv. |
I hvilke scenarier kan Angle Steel Transposition Towers bruges?
|
Applikationsscenarier |
Kernekrav |
Anbefalet produktserie |
Nøgle tekniske funktioner |
|
Højspændingstransmissionsledninger (langdistancenet, korridortransponering) |
Stabil struktur, stærk fasetransponeringsfunktion, høj vind- og ismodstand, lang levetid |
Standard vinkelstål Transposition Towers, Heavy-Duty Angle Steel Transposition Towers |
Varmgalvaniseret Q235 / Q355 / Q420B vinkelstål; modulær boltet samling; designet til ledertransposition & fasesekvensudveksling; vindmodstand op til klasse 11-12; stærk is- og snelastkapacitet. |
|
Strømnet i byer og forstæder |
Kompakt layout, jordbesparende, pålidelig isoleringskoordinering, nem installation |
Mellemhøj vinkelståltranspositionstårne, smalbaseret vinkelståltranspositionstårne |
Optimeret tårnkroppsstørrelse til begrænset byrum; stabil gennemførelsesydelse; lave fundamentomkostninger; hurtig konstruktion og praktisk senere inspektion. |
|
Bjerge og bakkede områder |
Kan tilpasses komplekst terræn, høj strukturel stivhed, lav vedligeholdelse |
Bjergtype vinkelståltranspositionstårne, hældningstilpassede vinkelståltranspositionstårne |
Højstyrke vinkel stålkonstruktion; god stabilitet på skråninger og ujævnt terræn; stærk korrosionsbestandighed; velegnet til fjerntliggende områder med vanskelig transport. |
|
Industrielle og nye energizoner (vind-/solparker, industriparker) |
Høj belastningskapacitet, anti-vibration, anti-støv, kan tilpasses |
Tilpassede vinkelståltranspositionstårne, tunge belastningsvinkelståltranspositionstårne |
Fuldt tilpasselig højde, spændvidde og transponeringstilstand; kompatibel med højspændingsluftledninger i nye energibaser; stærk holdbarhed i støvede og fugtige omgivelser. |
- View as

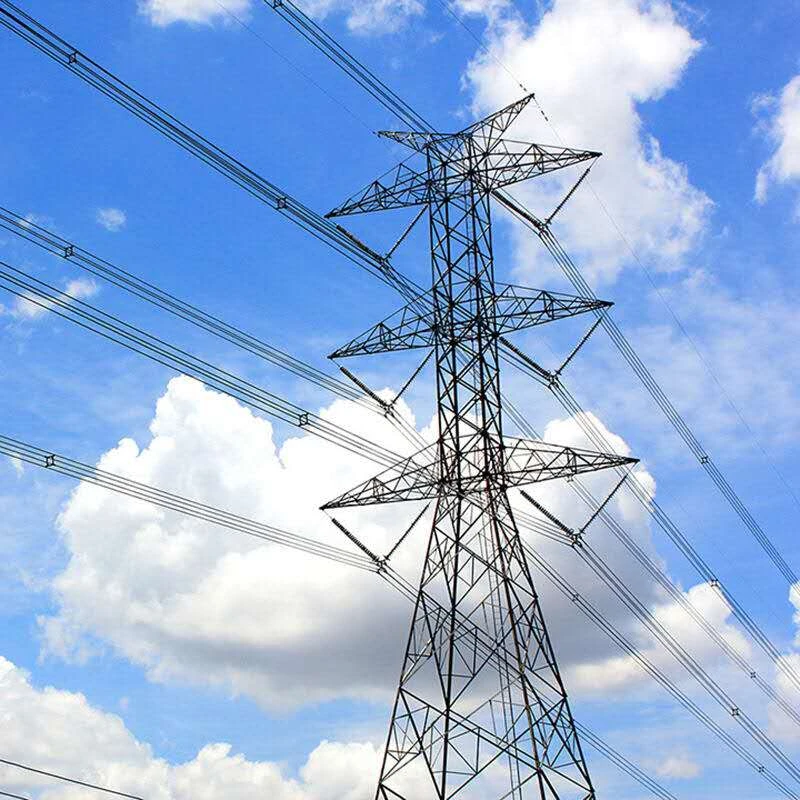

Galvaniseret vinkelstål Transposition Tower
Qingdao Anbang New Energy Factory præsenterer med håndværk og dedikation Galvanized Angle Steel Transposition Tower, en kerne faseskiftende enhed til krafttransmissionsledninger. Den er afhængig af avanceret behandlingsteknologi af militær kvalitet og integrerer ekstrem stabilitet med langsigtet korrosionsbestandighed, specielt designet til langdistancetransmissionsledninger med ultrahøj spænding. Det tilbyder en one-stop-løsning på problemet med trefaset ubalance, hvilket sikrer sikker drift af elnettet i tredive år, hvilket gør det til det foretrukne og pålidelige valg for elnetprojekter på nationalt niveau.

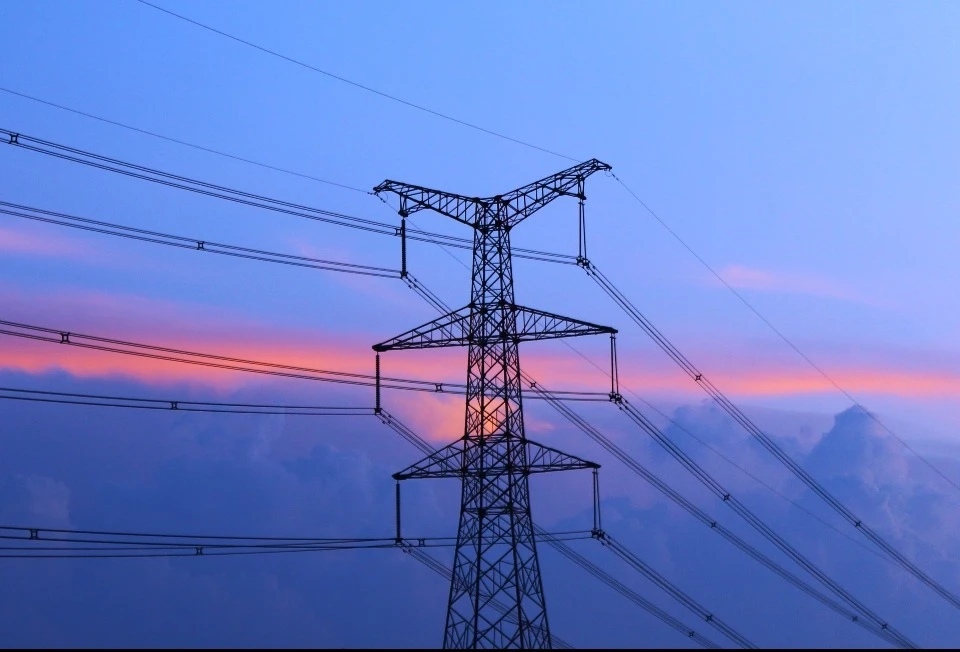

Højspændingsvinkel ståltranspositionstårn
Beliggende i Qingdao, Kina, er Anbang New Energy en kildefabrik med stærke kapaciteter. Med præcisionsfremstilling fokuserer det på forskning, design og storstilet produktion af højspændingsvinkelståltranspositionstårne, der leverer højtydende og yderst pålidelige faseskiftende støtteløsninger til globale ultrahøjspændingstransmissionsprojekter.
Vinkelstål krafttransmissionstårn
Angle Steel Power Transmission Transposition Tower er et specialiseret gitter-type jerntårn, der er meget udbredt i højspændings- og ultrahøjspændingsledninger. Hvis du leder efter en pålidelig producent og leverandør, vælg venligst Anbang, vi kan tilbyde teknisk support.

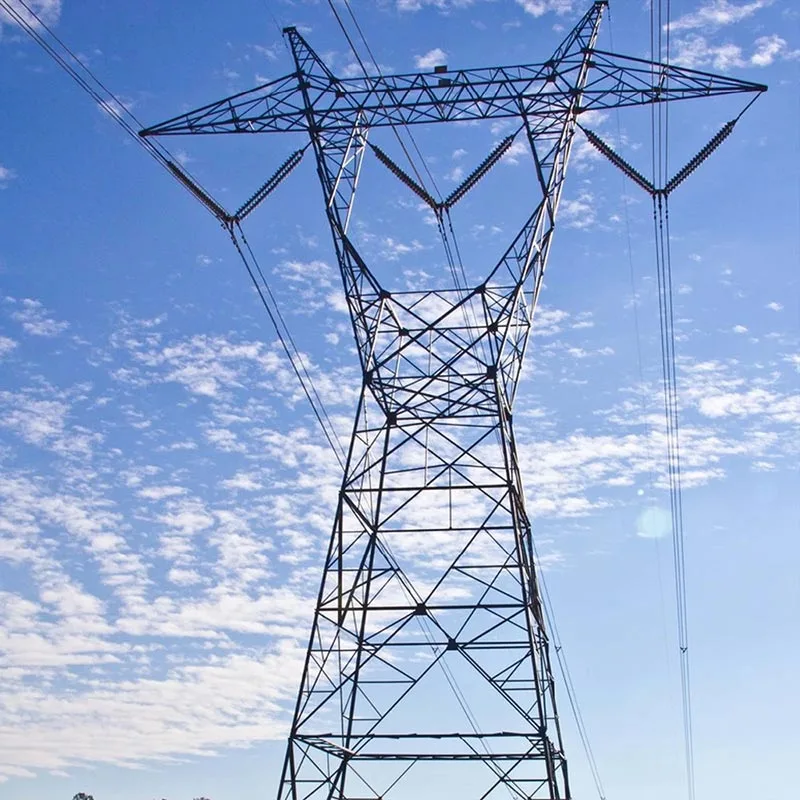

Vinkel stål gitter Transposition Tower
Anbang er en professionel leverandør af Angle Steel Lattice Transposition Tower, dette holdbare produkt er en specialiseret transmissionslinjestruktur, der er meget udbredt i højspændings- og ekstrahøjspændingstransmissionsprojekter, typisk anvendt til 110kV, 220kV, 330kV og over elnet.

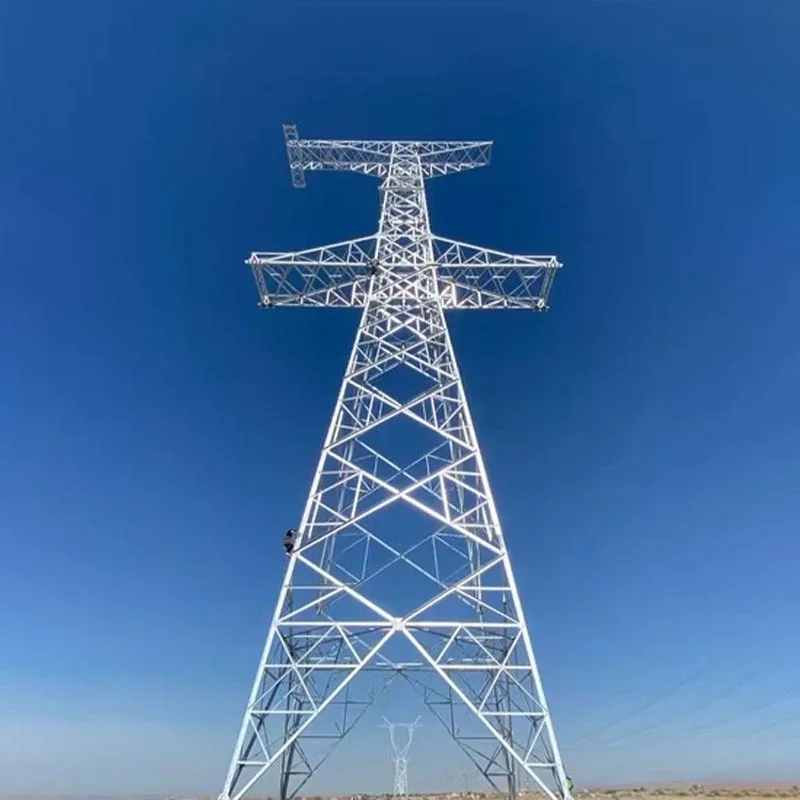

Angle Steel Phase Shifting Tower
Vinkelstål faseskiftende tårne er specialiserede gitterstrukturer til højspændings/ekstra højspænding (EHV) AC transmissionsledninger, lavet af standardiseret vinkelstål via boltet samling. De kombinerer den mekaniske stabilitet af konventionelle vinkelståltårne med nøglefunktionen trefaset ledertransponering. Kontakt Anbang for at finde en samlet løsning til dit projekt.

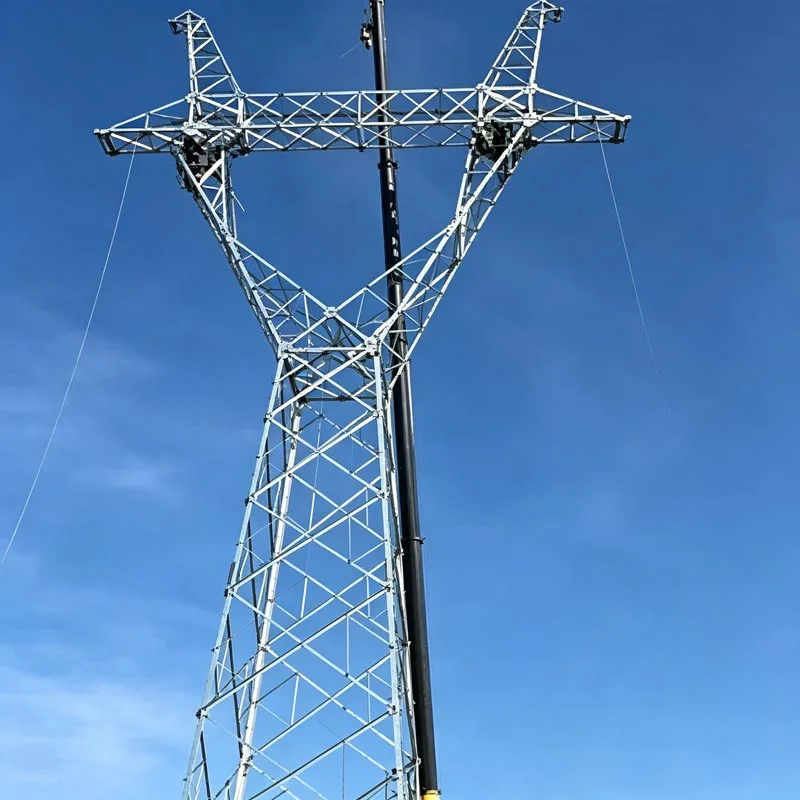

Galvaniseret vinkelstål krafttransmissionstårn
De galvaniserede kraftoverførselstårne i vinkelstål fremstillet af Qingdao Anbang-fabrikken er stålkonstruktioner af gitter-type, der i vid udstrækning anvendes til at understøtte luftledninger i elektriske net. Fremstillet af varmvalsede vinkelstålsektioner og beskyttet af varmgalvanisering, tilbyder disse tårne høj mekanisk styrke, fremragende korrosionsbestandighed og lang levetid (typisk 40-50 år). Deres åbne gitterdesign minimerer vindbelastningen og maksimerer samtidig den strukturelle effektivitet, hvilket gør dem velegnede til forskellige spændingsniveauer (10 kV til over 800 kV) og terrænforhold.
Som en pålidelig Angle Steel Transposition Tower producent og leverandør i Kina har vi vores fabrik. Hvis du ønsker at købe kvalitets- og holdbare produkter, bedes du kontakte os.
