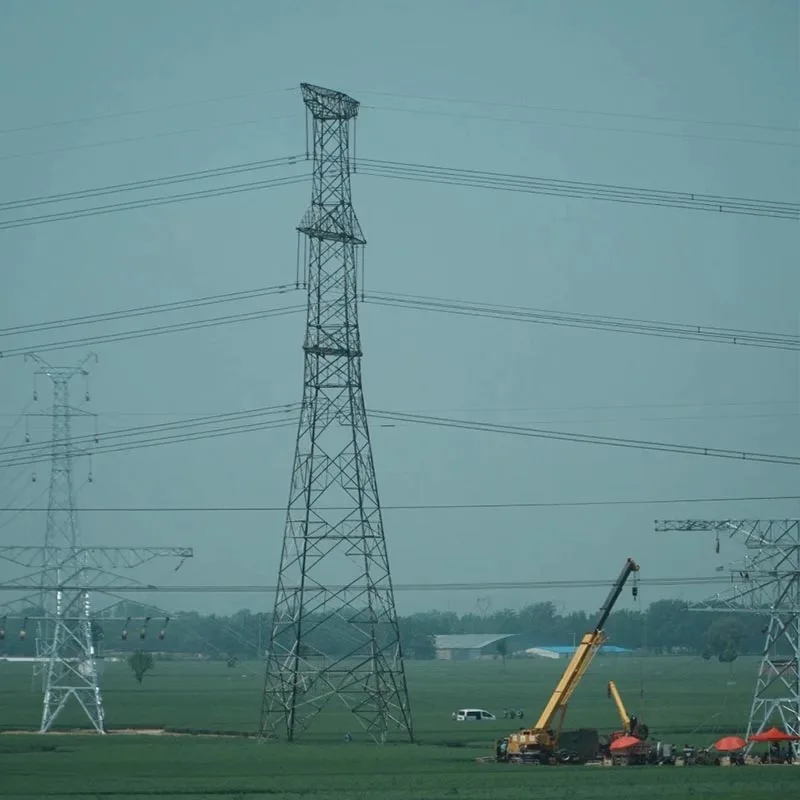

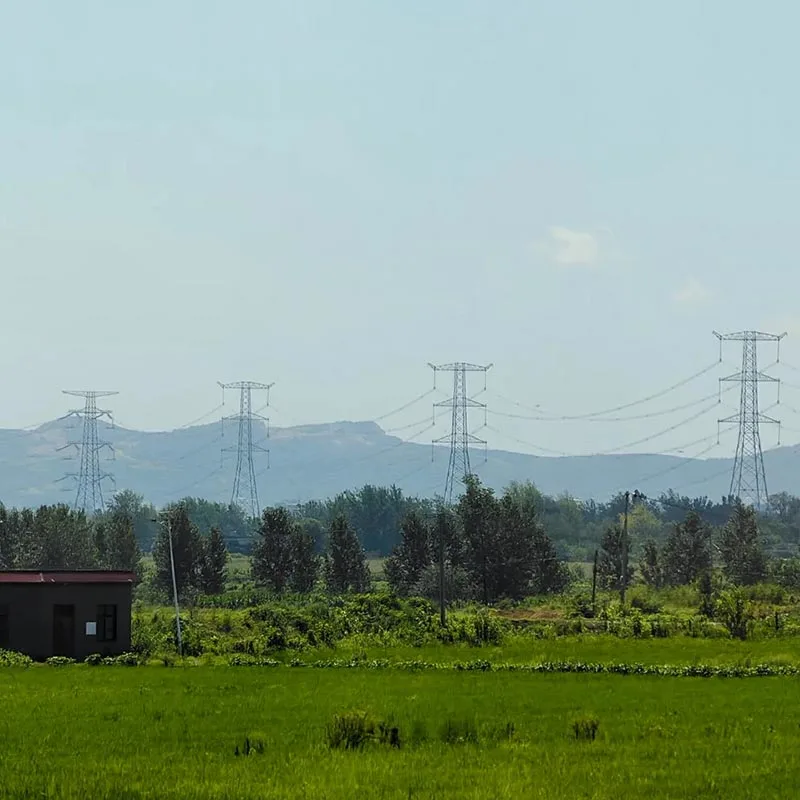

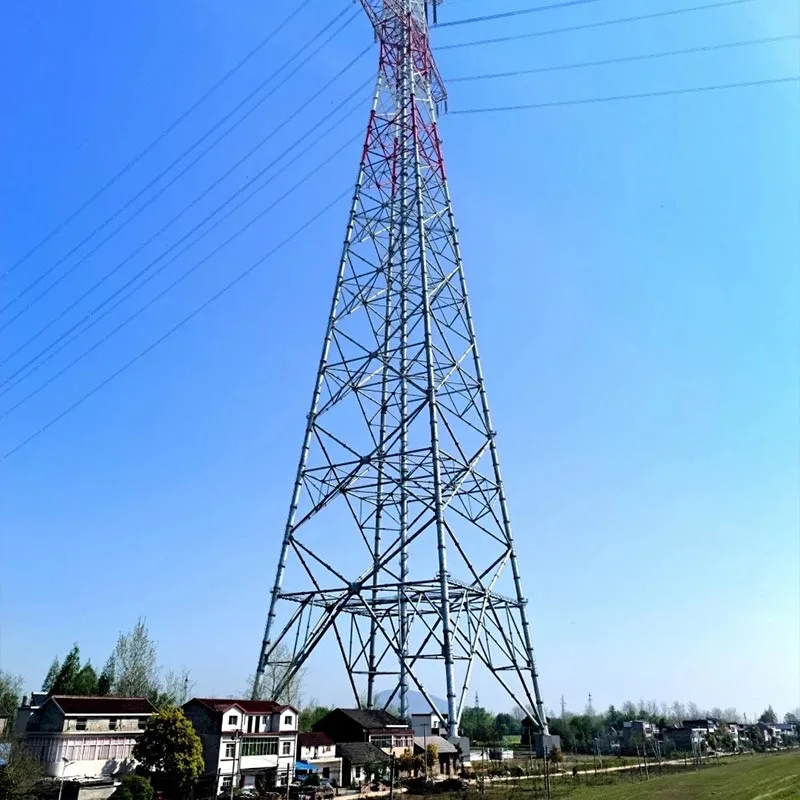

Krafttransmission spændingstårn

Qingdao Anbang New Energy Power Transmission Tension Tower er et kernestøtteudstyr, der er egnet til 110kV-1000kV højspændings- og ultrahøjspændingstransmissionsledninger, også kendt som et spændingstårn eller vinkeltårn. Vælg os som din producent og leverandør, vi kan tilbyde one-stop-løsninger over hele verden.

Vores tårn følger GB/T 2694-2018 fremstillingsstandard og bruger en højstyrke vinkel stål gitterstruktur, specielt designet til linjevendinger, sektionsopdeling og terminalpunkter. Det kan effektivt bære lederspænding, modstå ekstreme forhold, og opnå stabil forankring og sikker transmission af kraftledningen.

Power Transmission Tension Towers er meget udbredt i langdistance transmission på tværs af regioner, ny energiindsamling og levering og byggeprojekter for rygraden af elnet. Med fordele som høj stabilitet, langvarig korrosion modstand, og bekvem installation, de er blevet nøgleudstyr til at sikre sikker og økonomisk drift af elnet, der fremhæver styrken af kinesisk intelligent fremstilling.

Kerne fordele

Højstyrke belastningsmodstand

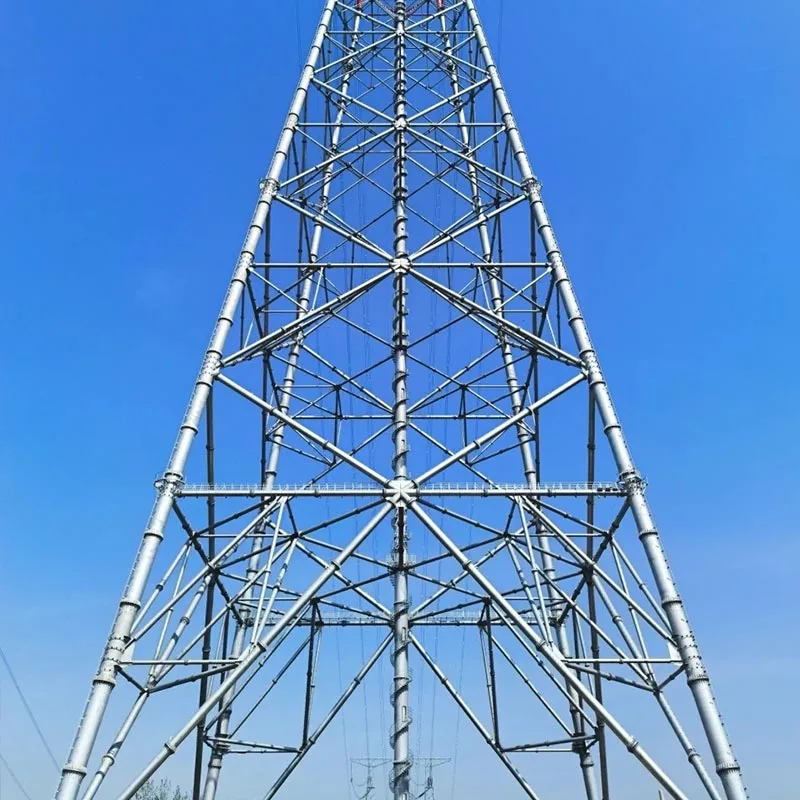

De vigtigste materialer i transmissionsspændingstårnet er Q355B og Q420B højstyrke vinkelstål, med et gitter truss strukturelt design, der sikrer ensartet og rimeligt stressfordeling.

Det kan effektivt bære den aksiale spænding af ledere, vindbelastning, isbelastning og seismiske effekter, og kan imødekomme krav til linjevinkler fra 2° til 30°.

Den strukturelle stabilitet overgår langt industristandarder, eliminering af risikoen for gradvist sammenbrud af ledningerne og sikring af transmissionsledningernes sikkerhed.

Langtidsholdbar vedligeholdelsesfri

Transmissionsspændingstårnet vedtager en dobbelt anti-korrosion system med varmgalvanisering og epoxy pulverlakering, strengt efter GB/T 13912 standardkravene.

Den anti-korrosions levetid er ≥30 år, hvilket gør den velegnet til barske udendørs miljøer såsom kystområder, saltvand-alkali-land og højkolde bjergrige områder, hvilket væsentligt reducerer hele livscyklusdriften og vedligeholdelsesomkostninger af transmissionsspændetårne og minimering af senere reparationsinvesteringer.

Standardiseret præfabrikation og bekvem installation

Power Transmission Tension Tower er fuldt fabriksstandardiseret præfabrikeret, med komponentnøjagtighed kontrolleret inden for ±0,5 mm, strengt fremstillet iht. GB/T 2694-2018 tekniske forhold.

Montering på stedet bruger boltforbindelser uden behov for kompleks konstruktion udstyr, der muliggør hurtig montering, væsentligt forkortning af byggecyklusser, forbedring af projekteffektivitet og tilpasning til forskellige terræninstallationskrav.

Tilpasset tilpasning

Transmissionens struktur, dimensioner og specifikationer spændingstårn kan tilpasses i henhold til linjespændingsniveauer, svingvinkler, terrænforhold og belastning krav.

Den dækker flere konfigurationer, herunder koptype, uglehovedtype og "tør" type, der kan tilpasses AC/DC transmissionssystemer af forskellige typer, der opfylder kravene til træklejer for ledninger fra 110kV til 1000kV, og velegnet til komplekse miljøer såsom ørkener, bjerge og kystområder.

Højt niveau beskyttelse

Transmissionsspændingstårnet har en seismisk modstandsværdi på 7-8, opfylder GB 50260 standarder, med beskyttelsesniveauer på IP23–IP54.

Det udviser fremragende vindmodstand, ismodstand, og lynbeskyttelse, der kan modstå stærke vindbelastninger på 0,35KN/m²–0,75KN/m² og 8 mm isforhold, hvilket sikrer stabil drift under ekstremt vejr og opretholdelse af uafbrudt transmissionslinjeydelse.

Princippet om produktfunktion

Som den "stive forankringsknude" af en transmissionslinje er kernefunktionen af et Power Transmission Tension Tower at bære lederspænding, afbalancere kræfterne på ledningen og sikre en stabil drift af transmissionsledningen. Den princippet om dets funktion afspejles hovedsageligt i tre aspekter:

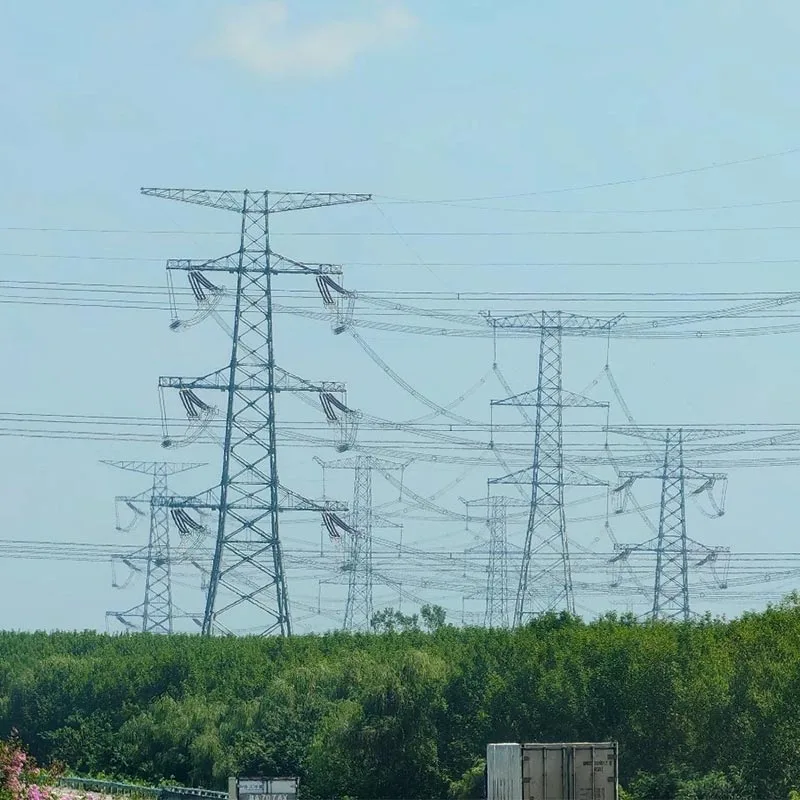

Først spændingsleje og forankring.Transmissionsspændingstårnet fikserer lederne gennem tårnhovedet tværarms- og spændingsisolatorstrenge, der modtager og afbalancerer den aksiale spænding på begge sider af lederen ved linjedrejninger, segmenteringer eller terminalpositioner, hvilket forhindrer lederstrækning eller løsrivelse, og undgår linje forskydning og giver stiv støtte til linen.

For det andet kraftbalance og transmission.Gittervinkel stålstrukturen af transmissionsspændingstårnet er designet gennem professionel mekanisk simulering til jævnt at overføre forskellige kræfter såsom lederspænding, vindbelastning og isbelastning til tårnfundamentet, forhindrer lokal stresskoncentration, undgår tårndeformation eller beskadigelse, og sikring af langsigtet strukturel stabilitet af tårnet.

For det tredje, optimering af linjelayout.Ved hjælp af rimelig vinkel design og strukturel konfiguration, transmissionen spændingstårnet muliggør linjedrejning og segmentkontrol, balancerer linjeparameterasymmetri, reducerer yderligere linje tab og elektromagnetisk interferens, og sikrer en sikker afstand mellem ledere og jorden eller bygninger, opfylder kravene i DL/T5352-2018 standarder og sikrer transmissionssikkerhed og strømkvalitet.

Vores tjenester

Skræddersyet løsningsdesign

Stoler på et professionelt R&D-team og ingeniørerfaring kombineret med kundernes transmissionslinjeparametre, terrænforhold og belastningskrav, vi leverer eksklusivt strukturelt design, spænding beregning, optimering af vinkelskema og overordnede tekniske konsulentydelser til transmissionsspændingstårne, sikre, at tårnene præcist matcher ingeniørmæssige behov.

One-Stop Manufacturing

Qingdao Anbang har en moderne selvejende fabrik, der opnår fuld kædekontrol af transmissionen spændingstårne fra råvareindkøb, skæring, svejsning, korrosionsbeskyttelsesbehandling til færdigt produkt inspektion.

Hver procedure følger strengt GB/T 2694-2018-standarden og gennemgår ikke-destruktiv test for at sikre tårnkvaliteten lever op til standarderne.

Teknisk support på stedet

Vi tilbyder installationsvejledning på stedet, procedureforklaring, teknisk idriftsættelse, og andre tjenester til transmissionsspændingstårne, der sender professionelle teknikere til at hjælpe med at løse forskellige problemer under byggeriet, hvilket sikrer, at tårne er installeret i overensstemmelse med standarder og effektivt indsat operation.

Fuld cyklus eftersalgsgaranti

Power Transmission Tension Towers leveres med en ≥30 års garanti. Vi har etableret en omfattende eftersalgsopfølgningsmekanisme, regelmæssig inspektion af produkternes driftsstatus, livslang teknisk support og nødreparationstjenester, der reagerer hurtigt på kundens behov og sikrer langsigtet stabil drift af tårnene, hvilket reducerer kundernes drifts- og vedligeholdelsesrisici.

Produktspecifikationer
