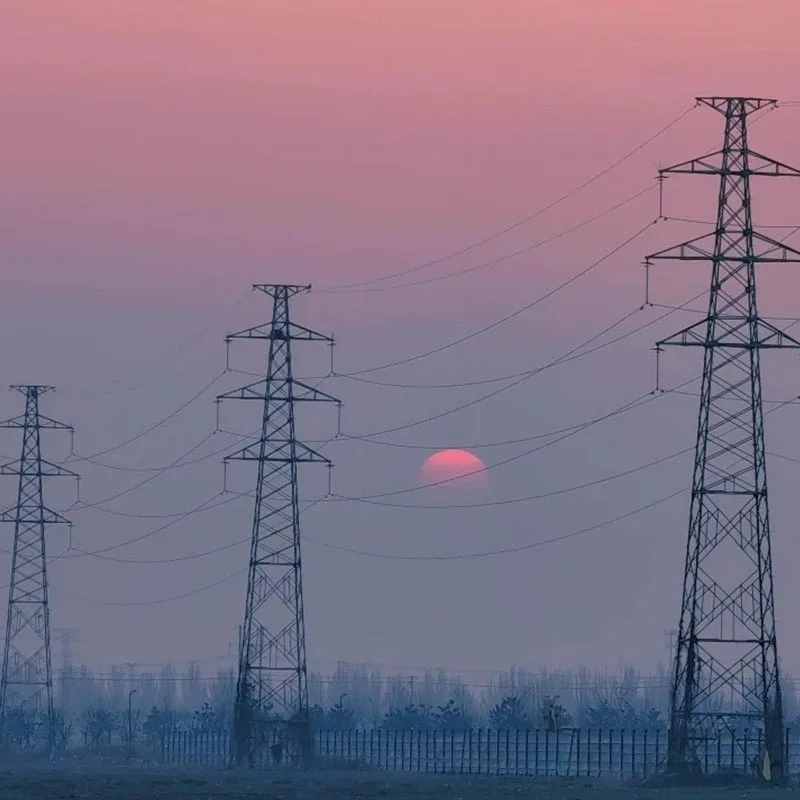

220kV transmissionslinje vinklet ståltårn

De 220kV transmissionslinjevinkelståltårne fra Qingdao Anbang New Energy er fremstillet med støtte fra Qingdao Jiaozhou moderne kemiske anlæg. De bruger højstyrke vinkelstål såsom Q355B og Q420, med en gitterbolt forbindelsesstruktur.

Designet og produceret strengt i overensstemmelse med nationale og internationale standarder, de kombinere høj styrke, høj korrosionsbestandighed, nem installation og stærk tilpasningsevne, hvilket giver stabil støtte til 220 kV højspændingsledninger.

De er meget udbredt i sletter, bjergområder, kystområder og forskellige andre terræner, der bidrager til konstruktionen af nye elsystemer i forskellige lande.

Kerne fordele

Maksimal strukturel styrke, enestående katastrofemodstand: 220kV Transmission Line Angle Steel Tower designet med trekantede/firsidede gitterstrukturer, hovedmaterialetykkelse ≥8 mm, seismisk modstand op til niveau VIII, i stand til at modstå 12-niveau kuling, 50 mm isbelægning og kraftig nedbør. Den fungerer stabilt i kysttyfonområder og bjergrige vindudsatte områder med ensartet belastningsfordeling og brancheførende anti-væltning ydeevne.

Fabrikssmart fremstilling med præcision, kvalitetskontrolleret gennem hele processen: Qingdao Jiaozhou ejer sin produktionsbase med CNC-skæring, intelligent stansning og fuldautomatisk varmgalvanisering proces, udstyret med patenterede forstærknings-, svejse- og formningsanordninger, komponentnøjagtighed ±1 mm og 100 % af produkterne består mekaniske og korrosionsbestandighedstest, før de forlader fabrikken.

Korrosionsbestandig og holdbar, problemfri gennem hele levetiden: Tårnet bruger en varmgalvaniseret dobbeltlags anti-korrosionsproces med en zinklagtykkelse på ≥85μm, modstandsdygtig over for saltspray og syrer og baser, med en levetid på over 30 år i kystnære fugtige miljøer, kræver ingen hyppig vedligeholdelse, hvilket reducerer de samlede livscyklusomkostninger.

Nem og effektiv installation, velegnet til komplekse scenarier: modulære boltforbindelser, ikke nødvendigt til stort udstyr, hurtig montering på stedet; tårn tilpasset design, der kan tilpasses forskellige terræner og vejr forhold, hvilket reducerer byggeperioden med mere end 30 %.

Intelligente understøttende opgraderinger, effektiv og præcis drift og vedligeholdelse: Valgfri tilt vinkel, vindhastighed, overvågning af isdannelse og videoterminaler, med data, der tilgås i realtid ved afsendelse af elnet, opnå status bevidsthed døgnet rundt og tidlig fejladvarsel, forbedre drift og vedligeholdelseseffektivitet med over 30 %.

Produktdetaljer

Kernemateriale: Tårnet bruger Q355B/Q420 højstyrke varmvalset stål med samme vinkel, flydespænding ≥355MPa, mekaniske egenskaber opfylder standarderne.

Strukturel form: 220kV Transmission Line Angle Steel Tower er gitter selvbærende tårn, inklusive kopformet, tør karakterformet, kattehovedformet, kompakte typer, højde 25–60m, spændingsniveau 220kV.

Tilslutningsproces: Grade 8.8 højstyrke boltforbindelse, ingen svejsning på stedet, høj montering præcision, stærk stabilitet.

Anti-korrosionsbehandling: Fuldautomatisk varmgalvanisering, ensartet og tæt zinklag, ind overensstemmelse med GB/T 13912 og andre internationale standarder.

Foundation kompatibilitet: Udstyret med trappefundamenter, pladsstøbte pæle, klippeanker fundamenter, egnet til forskellige geologiske forhold.

Patenterede funktioner: Indeholder flere patenter inklusive stålkomponentforstærkning, tårnbase svejsearmaturer og formkorrektion, hvilket forbedrer strukturel stabilitet og bearbejdningsnøjagtighed.

Valg af produktapplikation

Sletter og åbne områder: Foretrækker kopformede eller lodrette tårne, med store tværarmsspænd og velordnet lederarrangement, velegnet til langdistancetransmissionsledninger med høj kapacitet.

Bjergrige og bakkede områder: Vælg ugleformede eller kompakte tårne, med små fodspor, fremragende vind- og ismodstand, tilpasset komplekst terræn og smalle passager.

Kysttyfon/saltsprøjteområder: Specialforstærkede anti-korrosionstårne, fortykket zink belægning, højstyrke hovedmaterialer, modstå tyfoner og saltspraykorrosion, hvilket sikrer kystsikkerheden elnet.

Nye energinetforbindelseslinjer: Velegnet til udgående ledninger fra vindkraft og solcelle baser, der understøtter ledere med stort tværsnit, der opfylder behovene for højeffekt, langdistancetransmission hos nye energi.

Byforstadstransmission: Kompakt tårntype, der reducerer arealanvendelsen, afbalancerer elektrisk sikkerhed og bylandskabstilpasning.

Grunde til at vælge Anbang

Lokal produktionsstyrke: Egen fabrik i Jiaozhou, Qingdao, med en registreret kapital på 50 millioner yuan, dybt engageret i krafttransmissionstårne i mere end et årti, stabil produktionskapacitet, rettidig levering og service til nationale netprojekter.

Teknisk patentbeskyttelse: Flere kernepatenter til transmissionstårne, optimerede strukturer og processer, produktydeevne overstiger industristandarder og højere sikkerhed og pålidelighed.

Servicegaranti for fuld proces: Fra design, produktion og transport til installation vejledning og eftersalgsdrift og vedligeholdelse, en one-stop-løsning med hurtig respons og bekymringsfri eftersalg.

National standard kvalitetscertificering: Streng overholdelse af nationale og internationale net og industristandarder, tredobbelt tjek inklusive sporbarhed af råmaterialer, proceskvalitetsinspektion og færdig produkttestning med en kvalificeret rapport udstedt for hvert tårn.

Nyt energistrategisk samarbejde: Fokuseret på at understøtte ny energikraft, produkter kompatible med nye strømsystemer, støtte til "dual carbon"-målene og opgraderingen af national og international netkonstruktion.
