330kV transmissionslinje vinklet ståltårn

Qingdao Anbang New Energy's 330kV transmissionslinjevinkelståltårn er et højspændingstransmissionskerneudstyr uafhængigt udviklet og fremstillet af virksomheden, baseret på Kinas kraftkonstruktionsbehov og udnyttelse af produktionsfordele ved sin egen fabrik.

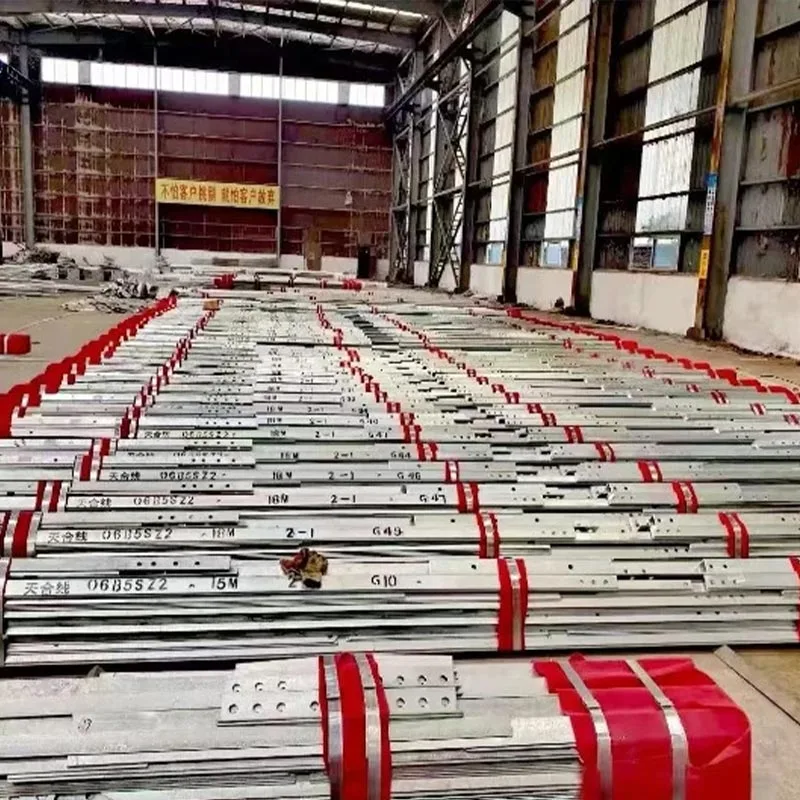

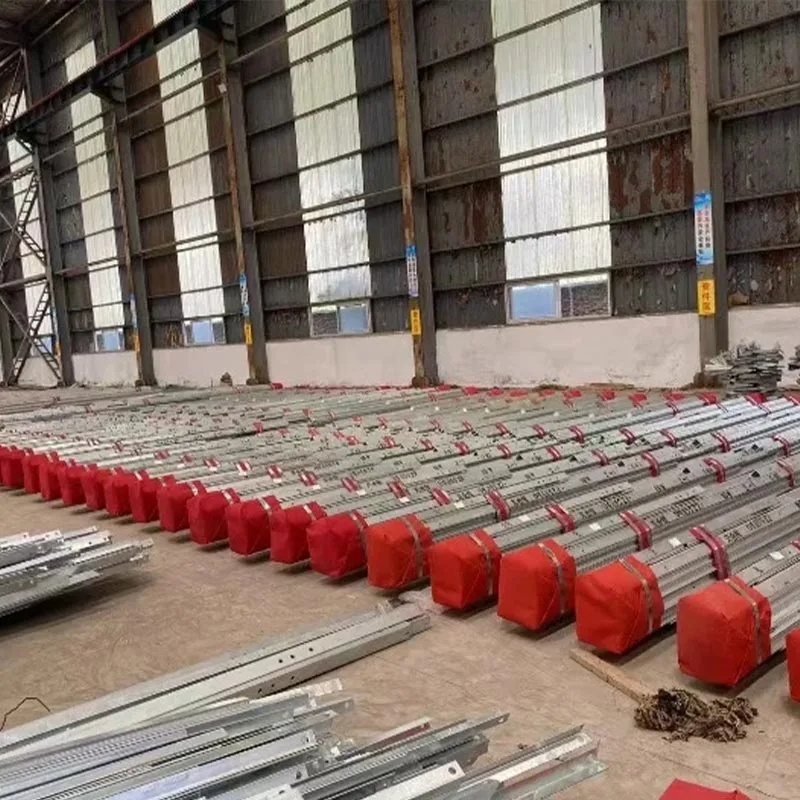

Dette tårn er lavet af højkvalitets vinkel stål Q235B, Q345B og Q420B, behandlet gennem præcis skæring, svejsning, varmgalvanisering og andre strenge procedurer.

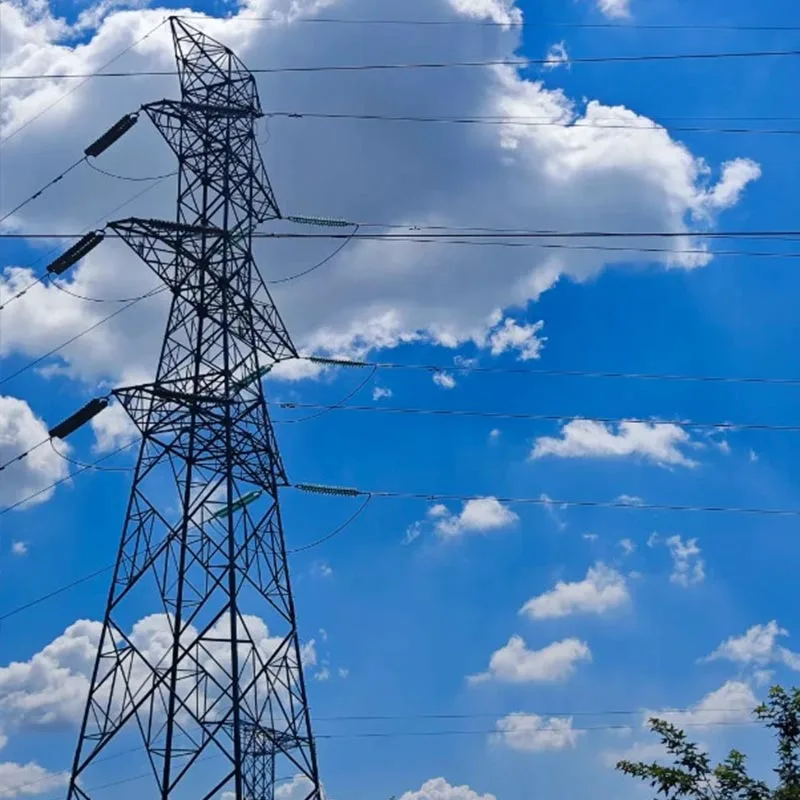

Det er et gitter selvbærende tårn, med komponenter med enkelt eller kombineret vinkel stål tværsnit, med en kompakt struktur, klar kraftfordeling og gennemsigtig belastningsoverførsel.

Som kernelejefaciliteten for 330kV transmissionslinjen har den fordele, herunder høj styrke, høj stabilitet, vind- og jordskælvsbestandighed, korrosionsbestandighed og lang levetid. Den er velegnet til forskellige komplekse terræner såsom sletter, bakker, bjerge og kystområder.

Det møder kernekravene til lederinstallation og isolatorophæng til 330kV højspændingstransmissionsledninger, nøje følger "Standards for Design of Overhead Transmission Line Towers" og giver en sikker, pålidelig, økonomisk og effektiv helhedsløsning til nationale og internationale elnet og regionale transmissionsprojekter, der understøtter effektive tværregionale elressourcer transmission.

Parameter specifikationer

Anbefalinger til valg af model

30-40 m tårn (tør type) Gældende scenarier

Sletter områder, forstæder 330kV transmissionslinjer, transformerstation udgående linjer, konventionelle transmissionssektioner med en vandret spændvidde på 200-250m.

Anbefalede grunde: Kompakt struktur, lille fodaftryk, økonomisk pris, klar stress distribution, bekvem installation, intet behov for stort byggeudstyr, velegnet til områder med moderat befolkningstæthed og fladt terræn. Det er den foretrukne model til konventionelle sektioner af 330kV transmission linjer, med rimeligt stålforbrug og enestående omkostningsydelse.

40-50m tårn (koptype) Gældende scenarier

Bakkede områder, mellemspændende transmissionsledninger (vandret spændvidde 250-300m), sektioner med få korridorbreddebegrænsninger, under hensyntagen til krav til forebyggelse af kontosignalinterferens.

Anbefalede grunde: Ledere er arrangeret i trefaset vandret layout, rimeligt belastede, høj stivhed, der effektivt sikrer sikker afstand til 330kV jordledninger, stærk vindmodstand, velegnet til let kuperet terræn og projekter, der kræver kontrolleret transmissionslinjekorridorbredde, nem at installere og vedligeholde.

50-70 m tårn (portal/forstærket type) Gældende scenarier

Bjergområder, fjerntliggende områder, kystnære højvindszoner, transmissionslinjer med lang spændvidde (vandret spændvidde 300-400m), og særlige strækninger, der krydser eksisterende linjer.

Anbefalede grunde: Bruger forstærket vinkelstålsplejsning, høj styrke, stærk stabilitet, dåse modstå stærk vind, tung sne, saltspray og andre barske vejrforhold; fundamentsstress er rimeligt, velegnet til installation i komplekst terræn, effektivt håndtering af lastbærende og katastrofemodstandsproblemer for 330kV ledninger i bjerge og kystområder. Nogle modeller kan bruges som krydsende tårne.

Tilpassede tårne ​​Gældende scenarier

Specielt terræn (øer, stejle skråninger, sumpe), særlige belastninger (integration med flere udstyr, krydsninger med store spænd), specielt vejr forhold (tunge isområder, stærke tyfonområder) og særlige krav til udseende (landskabsintegration). til 330kV transmissionslinjeprojekter.

Anbefalede grunde: Qingdao Anbang New Energys egen fabrik kan tilpasse 330kV transmissionslinje vinkelståltårnhøjde, konstruktionsform, materiale, anti-korrosionsstandarder og bæreevne iht. til projekttegninger, terrænundersøgelsesrapporter og meteorologiske data leveret af kunden, tilbyder en-til-en design-, produktions- og installationsvejledning i en one-stop-service, der møder forskellige specielle projekter krav.

Virkelige tilfælde

Gansu Hexi Corridor 330kV Transmission Line Angle Steel Tower Project

Projektoversigt: Leveres med 12 sæt 50 meter lange portaltårne til Gansu Hexi Korridor 330kV transmissionslinjeprojekt, tilpasset lokale tørre, blæsende og isende vejrforhold, med en vandret bugtafstand på 300m. Ledertype: 2×LGJ400/35, jordledningstype: JLB20A-120.

Implementeringseffekt: Tårnene bruger Q345B højkvalitets vinkelstål og forbedret anti-korrosionsprocesser, der med succes modstår lokale vinde på 29m/s og 10mm isbelastninger. Installationstiden var reduceret med 25 %, og tårnene har fungeret fejlfrit til dato, hvilket effektivt afhjælper overbelastning af lokale linjer, at sikre regional kraftoverførselsstabilitet og modtage stor ros fra State Grid Gansu Electric Power Firma.

Shandong Qingdao 330kV understation udgående linje vinkel ståltårn projekt

Projektoversigt: Medfølger 8 sæt 35-meter tårne af gantry-typen til de udgående linjeprojekt af en 330kV transformerstation i Qingdao, der forbinder transformerstationen med hovedlinjen. Tilpasset forstadsterræn med begrænset jord og integreret omgivende miljø.

Implementeringseffekt: Produktet har en kompakt struktur og bekvem installation, strengt kontrollerende jord besættelse. Vertikalitet og bæreevne opfylder designstandarder, der passer perfekt til transmissionsbehovene på understationens udgående ende, der effektivt sikrer stabilt output på 330 kV højspændingseffekt, understøtter opgraderingen af Qingdaos regionale elnet, og passerer accepten af statsnettet.

Shaanxi Weinan 330kV transmissionslinje rekonstruktion vinkel ståltårn projekt

Projektoversigt: Deltog i opgraderings- og højdeforbedringsprojektet af 330kV Luoling-linjetårnene i Weinan, Shaanxi, der leverer 9 sæt 40 meter forstærkede 330 kV transmissionslinjevinkelståltårne (inklusive 4 stammetårne), udskiftning af gamle cement-dobbeltstænger og løsning af problemer med utilstrækkelig sikkerhedsafstand og svag modstand mod naturlig katastrofer i de eksisterende linjer.

Implementeringseffekt:Takket være høj styrke og stabilitet var de det installeret med succes under vedvarende regnvejr, viser enestående evne til at modstå kraftig regn og kraftig vind. Efter genopbygningen blev linjens driftsstabilitet væsentligt forbedret, hvilket effektivt forhindrede storstilede strømafbrydelser, hvilket giver pålidelig støtte til strømforsyningen til Lingbao-konverterstationen i Henan fra Weinan-området, og med succes fuldføre den 10-dages intensive genopbygningsopgave.
