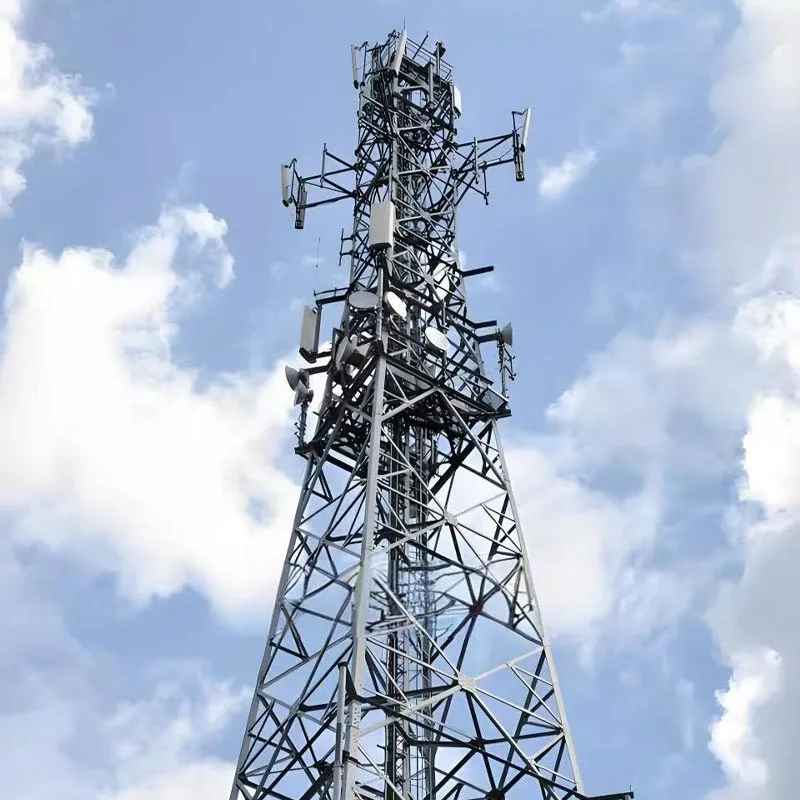

Angle Steel Honeycomb Tower

Qingdao Anbang New Energy er afhængig af en global forsyningskæde og teknisk serviceteam til at levere fuld-processervices fra tidlig projektdesign og tilpasset produktion til installationsvejledning på stedet og eftersalgsdrift og vedligeholdelse.

Vi har leveret vinkelstål honeycomb tårnløsninger til flere nye energi- og kraftprojekter i Sydøstasien, Europa, Afrika og andre regioner.

Vi kan hurtigt reagere og levere produkter af høj kvalitet iflg lokalt klima, standarder og krav til byggeplaner, der understøtter global ren energi og infrastruktur udvikling.

Vores produkt har en honeycomb gitterstruktur som sin kerne, integrerende den høje bæreevne af traditionelle vinkelståltårne med den høje stabilitet af bikagestrukturer.

Den hovedmaterialet er højstyrke varmvalset vinkelstål, der opfylder nationale standarder, og det bruger en langtidsholdbar varm-dip galvaniserende anti-korrosionsproces. Det understøtter fuld parametertilpasning til tårnhøjde, belastning, vindmodstand niveau og mere.

Produktet kombinerer også en kompakt struktur, lille fodaftryk, stærk vind og seismisk modstand, og lave vedligeholdelsesomkostninger. Det overholder internationale og nationale standarder såsom ISO 9001 og GB/T 2694, egnet for mellem- og lavhøje (15-60 meter) høje strukturer inden for vedvarende energi, strøm, kommunikation, sikkerhed og andet felter, der leverer effektive, sikre og omkostningseffektive supportløsninger til globale projekter.

Kerne fordele

Patentforstærkningsteknologistøtte: Vores stålvinkel honeycomb tårne er udstyret med patenteret forstærkning teknologi til stålkomponenter, der anvendes i kraftoverførselstårne (CN223937740U).

Tårnet er opført med omhyggeligt udvalgt højstyrke varmvalset vinkelstål såsom Q355B/Q345B, ledsaget af fortykkede knudeplader (≥5 mm) og bundplader (≥16mm). Hver batch leveres med et materialecertifikat og mekaniske ydelsestest, inklusive spektroskopisk analyse og trækprøver.

Fremragende strukturel ydeevne: Vinkelstål honeycomb tårn passer til den rumlige trekantede mekaniske system og bruger højstyrke vinkelstål, hvilket sikrer et stabilt tyngdepunkt med stærk vind- og ismodstand.

Af dannelse trekantede understøtninger gennem klemmer, gevindstænger og gevindmuffer, styrken og stivheden af hoved vinkel stål øges betydeligt uden at bore, hvilket forhindrer skader på grundmaterialet og forbedrer generelt bæreevne med over 30 %.

Langvarig korrosionsbeskyttelse: Kerne-anti-korrosionsprocessen bruger varmgalvanisering (sandblæsning for at ruste fjernelsesgrad Sa2.5), med en zinklagtykkelse ≥86μm (i overensstemmelse med GB/T 13912 standarder).

Det kan være opgraderet til en komposit anti-korrosionsløsning efter kundekrav, velegnet til barske miljøer som f.eks kystnære høj salttåge og industriområder.

Effektivt byggeri: Tilslutningsmetoden anvender hovedsageligt bolte med delvis svejsning som supplement. Tårnsegment montage udføres gennem en automatiseret montageplatform.

Fabrikspræfabrikerede uafhængige hele segmenter af tårnbrug cirkulære plade-til-plade samlinger, hvilket eliminerer traditionelle pladeforbindelser. Svejsesømme efterses ikke-destruktivt (UT/MT) for at sikre forbindelsesstyrke.

Fleksibel tilpasning: Vi leverer tilpasningstjenester med fuld parameter (højde / belastning / interface). Tårnhøjder spænder fra 15 til 60 meter, med en belastningskapacitet på 500–5000 kg, perfekt egnet til fotovoltaisk booster stationer, vindmåling til vindkraft, kommunikationsbasestationer og andre forskellige krav.

Brede anvendelsesscenarier: Velegnet til kraftoverførsel (ultra-højspænding / højspænding), kommunikationsbase stationer, vindkraftstøtte, lynbeskyttelse, overvågning og andre felter, der dækker højder fra 5 til 80 meter.

Den kompakte honeycomb-struktur reducerer fodaftrykket med 10%-15% sammenlignet med traditionelle vinkelståltårne, gør den mere velegnet til begrænsede pladser i byforstæder, landbrugsjord og bjergrige områder.

Specifikationsparametre

Ansøgningsscenarie

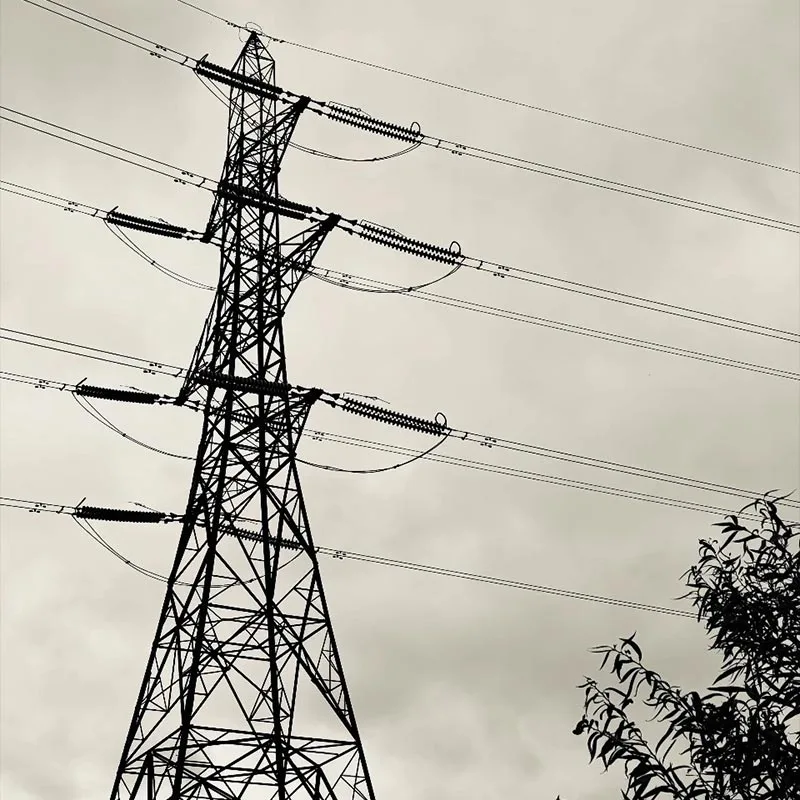

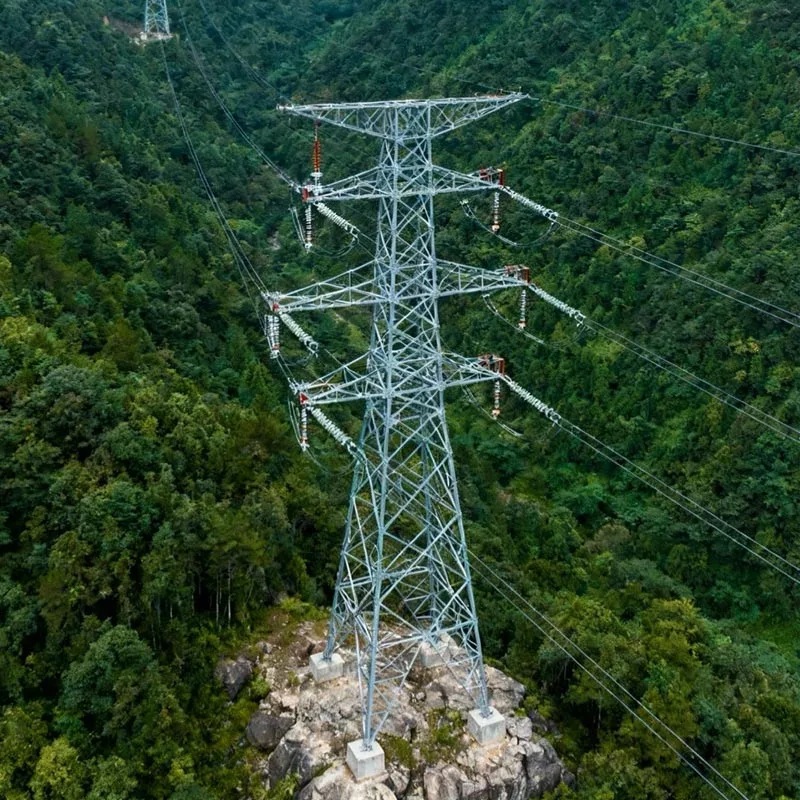

Elektrisk kraftoverførsel: Højspændings-/ultrahøjspændingsledninger, renovering af landdistrikterne, park strømforsyningsstøttetårne.

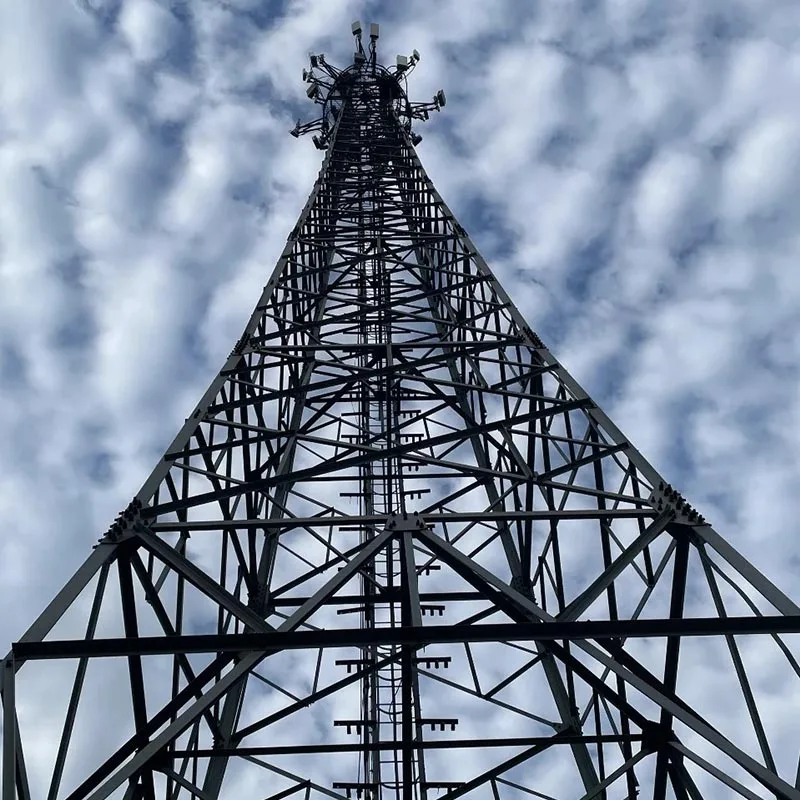

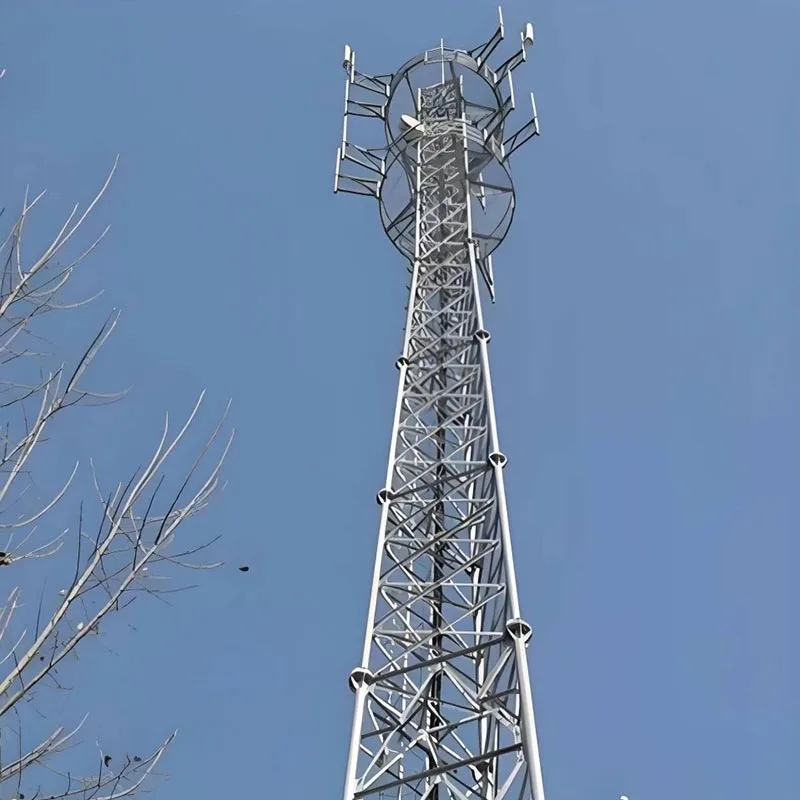

Kommunikationsbasestationer: 5G/4G makrobasestationer, mikrostationsophæng, by- og landsignaldækning tårne.

Vindkraftstøtte: Vindmåletårne, samleledningstårne, feltstationsovervågning og lynnedslag beskyttelsestårne.

Fotovoltaisk energiopbevaring: Kommunikationstårne ​​til solcelleværker, overvågningstårne ​​for sikkerhedsovervågning på stedet.

Industriel overvågning: Fjernovervågningstårne ​​til miner, oliefelter, floder, forebyggelse af skovbrand mv.

Kommunalteknik: Bybelysning, trafikovervågning, vejrovervågning, lynbeskyttelsestårne.

Bjerg/forstad: Letvægtstårne ​​til områder med komplekst terræn, lettere transport og installation.

FAQ

1. Hvad er forskellen mellem et vinkelstål bikagetårn og et traditionelt vinkelståltårn?

Sammenlignet med traditionelle vinkelståltårne: bikagegitterstrukturen optimerer kraftoverførselsvejen, øger bæreevnen med 15%-20% med den samme mængde stål, hvilket giver bedre vind og seismik modstand og højere effektivitet i modulopbygning.

2. Hvordan tilpasses korrosionsbeskyttelse til globale projekter?

Standard varmgalvanisering (zinklag ≥86μm), består 96-timers saltspraytest uden at ruste;
Til kystnære højsalt-, industri- og andre scenarier, en dobbelt anti-korrosionsløsning med varmgalvanisering og der leveres fluorcarbonbelægning, hvilket forlænger levetiden til 35-40 år;
Alle fastgørelseselementer er varmgalvaniserede, og boltforbindelser bruger Dacromet-belægning for at forhindre lokal korrosion.

3. Hvad er leveringscyklussen for tilpassede produkter?

Standardprodukter (15–30 meter): Tilgængelig på lager, afsendt inden for 7–15 dage;
Kundetilpassede produkter (30–60 meter, inklusive specielle anti-korrosions-/belastningskrav): Afhængig af design kompleksitet afsluttes produktionen på 20-45 dage med installationsvejledning og teknisk support.

4. Hvilke nøglepunkter kræver opmærksomhed under installation og vedligeholdelse?

Installation: Skal udføres af et team med højhuskonstruktionsinstallationskvalifikationer, samlet strengt ifølge tegninger, med boltemoment, der opfylder standarderne (M24 bolte ≥ 400 N·m) for at sikre vertikalitet;
Vedligeholdelse: Tjek galvaniseringstykkelse og boltstæthed hvert 2. år; foretage en omfattende inspektion efter tyfoner eller jordskælv; reparerer det korrosionsbeskyttende lag hvert 3. år i kystnære områder, og genmål jordingsmodstand hvert 1-2 år.

5. Hvilke internationale/indenlandske standarder overholder produktet?

Indenlandske standarder: GB/T 2694 "Tekniske betingelser for fremstilling af transmissionslinjetårne", GB 50017 "Stål Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Internationale standarder: ISO 9001 kvalitetsstyringssystem, ASTM, DIN, JIS osv., og kan levere tilsvarende overensstemmelsesdokumenter i henhold til projektlandets krav.
