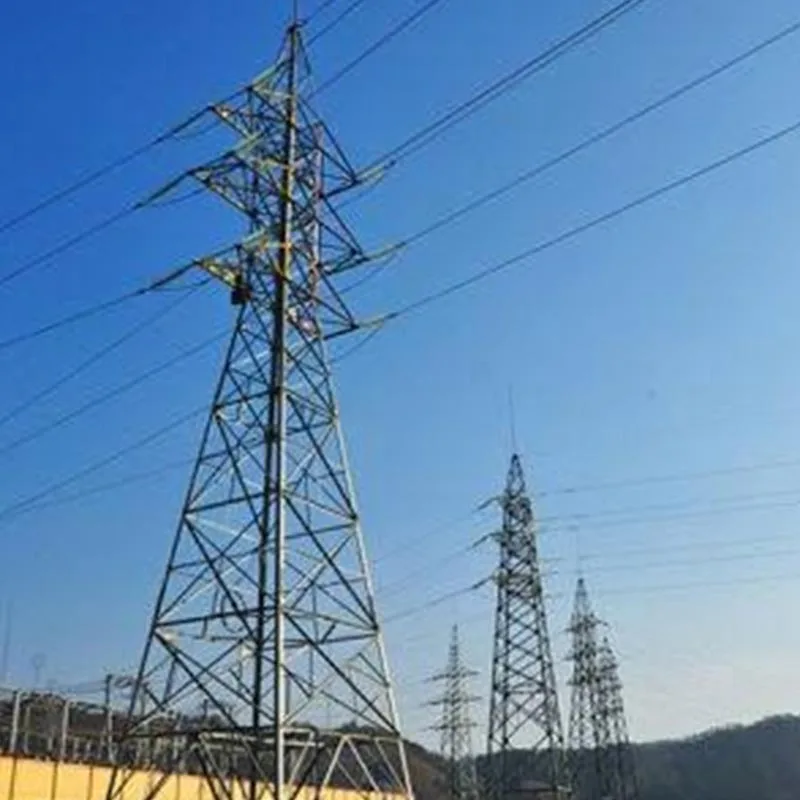

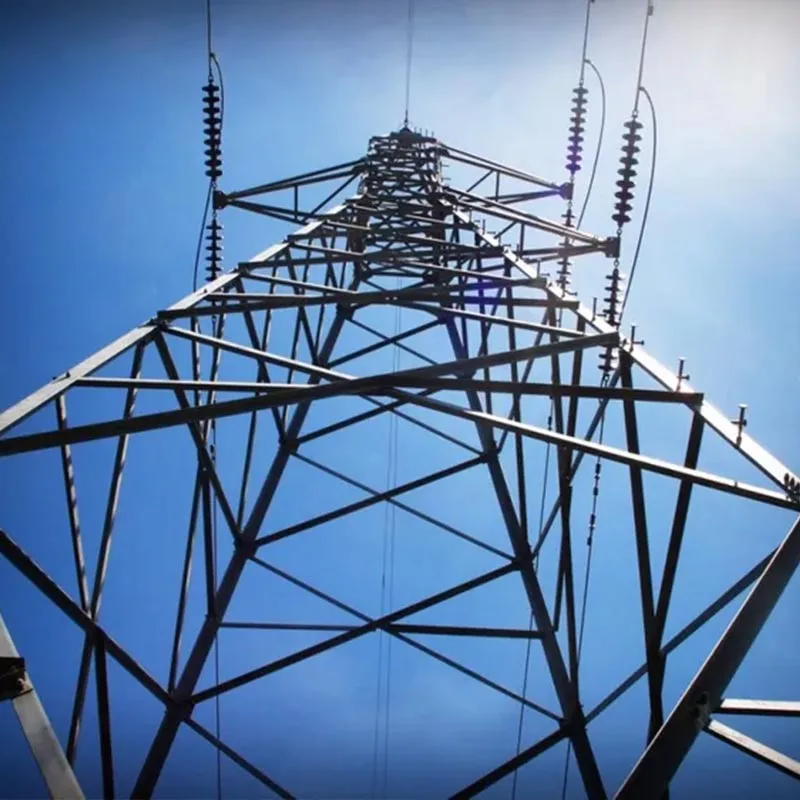

Transmissionstårn af stålrør

Understøttet af komplette in-house automatiserede produktionslinjer opretholder vi en stabil masseproduktionskapacitet til at opfylde store mængder bulkordrer effektivt. Hvert tårn gennemgår autoritativ strukturel belastningstest med fuld embedsmand testrapporter leveres. Vi har ISO 9001 kvalitetsstyringscertificering og fuld industri overholdelse legitimationsoplysninger til standardisere alle produktionsarbejdsgange. Med stor erfaring med at betjene globale elnetprojekter leverer vi fuldt ud skræddersyede tårndesigns skræddersyet til lokal vindhastighed, geologisk terræn og elektrotekniske standarder. Dette tårnserier anbefales bredt som tangentophængningstårne, vinkelspændingstårne og terminalankertårne til overliggende transmissionsledninger. Vi leverer omfattende teknisk vejledning og konsekvent eftersalgssupport til strøm forsyningsselskaber og globale EPC-entreprenører.

Applikationsscenarier for stålrørstransmissionstårn

Vores stålrørstransmissionstårne fungerer som kernebærende strukturer til overliggende krafttransmissionssystemer, der kan tilpasses til en bred vifte af geografiske miljøer og tekniske projektkrav.

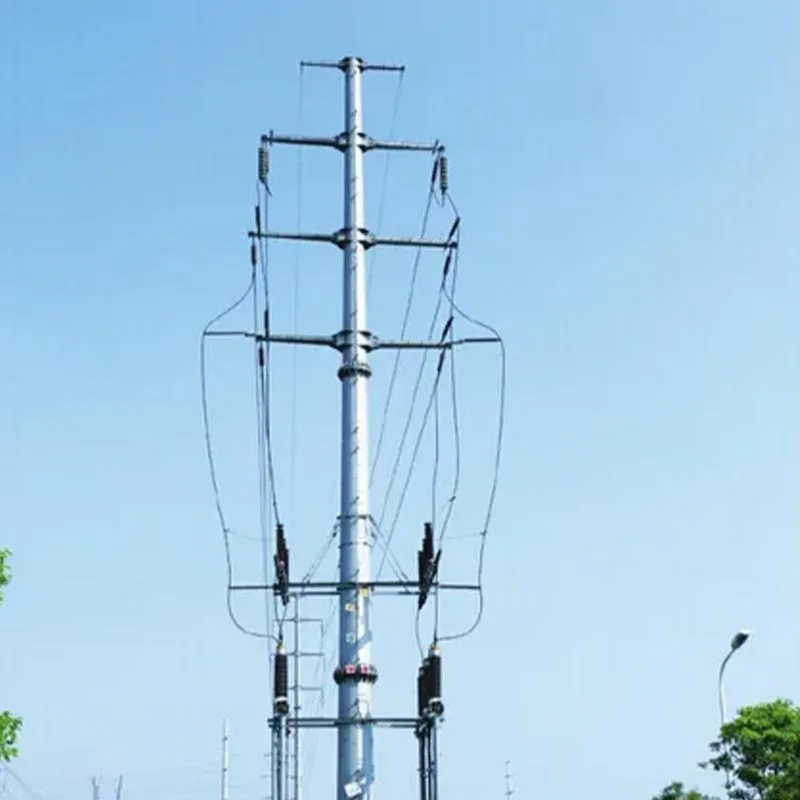

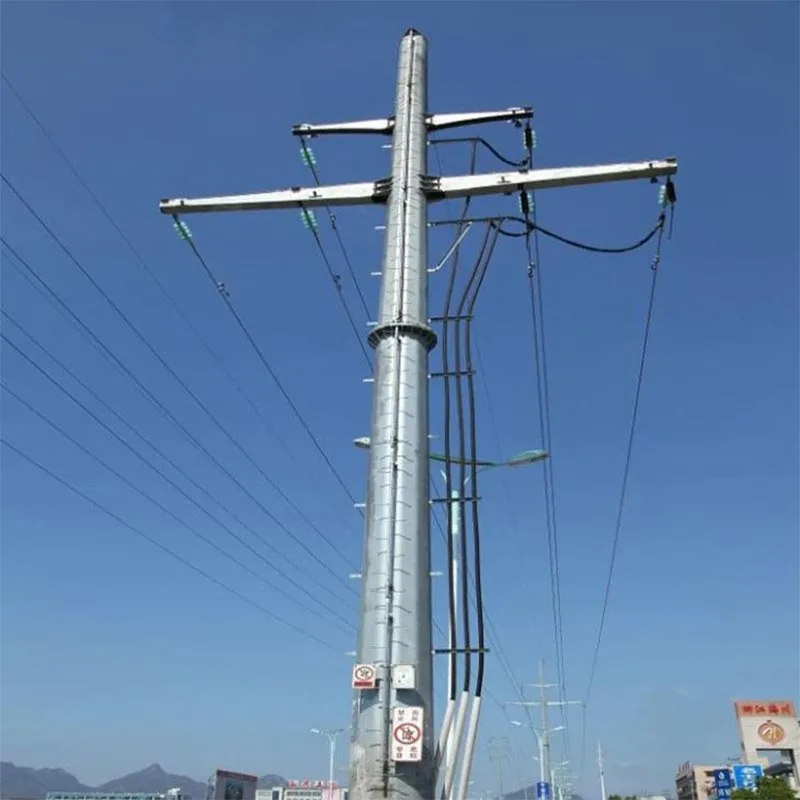

Strømtransmissionsnet i byer og forstæder

Perfekt til smalle byvejskorridorer, boligblokke og kommunale elrenoveringsprojekter. Den er kompakt cylindrisk krop optager lille landplads og præsenterer et pænt udseende, hvilket gør det velegnet til tæt bebyggelse zoner. Det kan anvendes som ophængnings-, vinkel- og terminaltårne ​​til mellemspændingsluftledninger.

Elektrificering af landdistrikter og peri-urban strømnetværk

Ideel til langdistance-strømtransmission til landsbyer, landbrugsområder og små byer. Den præfabrikerede letvægter struktur sænker transportbarrierer i fjerntliggende bjergrigt eller ujævnt terræn, hvilket understøtter opgradering af landdistrikterne og udvidelsesinitiativer.

Industrizoner og kommercielle komplekser

Overfør stabilt strøm til produktionsfabrikker, logistikparker, indkøbscentre og industriområder. Høj strukturel belastningskapacitet understøtter tunge ledervægte og hyppige senere udvidelsesmodifikationer af nettet.

Vedvarende energinettilslutningsprojekter

Udbredt anvendt til udgående transmissionsledninger af mellemstore solcellekraftværker og vindmølleparker, der forbinder vedvarende elproduktionsbaser til regionale centrale distributionsstationer.

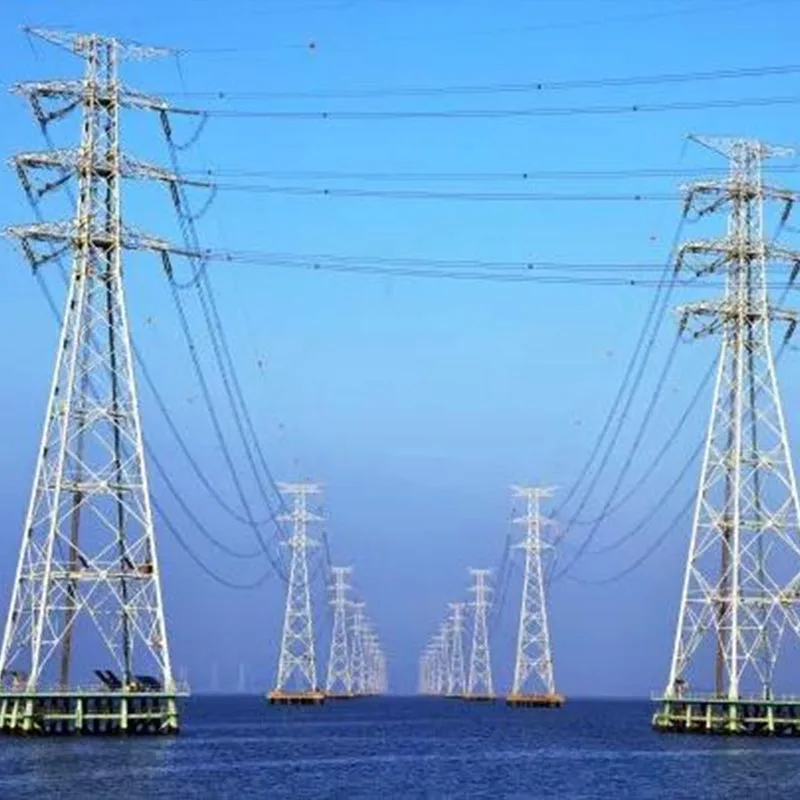

Kystmiljøer, miljøer med kraftig vind og alvorlige korrosion

Den varmgalvaniserede overfladebehandling giver enestående rust- og salttågebestandighed, hvilket sikrer stabil langtidsholdbarhed drift i kystnære saltsprøjteområder, områder med høj luftfugtighed og zoner med kraftig vedvarende vind.

Understøttende projekter på tværs af infrastrukturen

Anvendelig til kraftoverførsel langs elektrificerede motorveje, jernbanelinjer, mineområder og fjernfeltteknik faciliteter. Alle tårne kommer med officielle strukturelle testrapporter, fuld ISO-certificering og rigelig international projektreferencer; tilpassede strukturelle designs er tilgængelige for at matche lokale vindbelastningsparametre, jordbæring forhold og regionale eltekniske standarder.

Grundlæggende installationsspecifikationer og driftsforholdsregler

1. Nøgleinstallationsspecifikationer

Krav til fundamentdesign
Fundamentformer skal beregnes og udformes ud fra lokal vindbelastning, jordbærende styrke og tårnhøjde. To Almindelige løsninger er indstøbte betonfundamenter og ankerboltuafhængige fundamenter. Udgravning dybde, geometriske dimensioner og betonstyrkegrader skal nøje følge officielle ingeniørtegninger. Tilbagefyldning jord skal være lagdelt og komprimeret jævnt for at sikre tilstrækkelig anti-væltningsstabilitet for tårnet.

Standarder for vertikalitet og positionsafvigelse
Efter tårnrejsning må den lodrette udbøjning af tårnkroppen ikke overstige 3‰ af den samlede tårnhøjde. Horisontal forskydning på jordniveau skal være i overensstemmelse med transmissionsledningsrutens design; alle afvigelser skal holde sig inden for toleranceområde specificeret i nationale og internationale kraftoverførselsstandarder.

Flersektions rørforbindelsesregler
For segmenterede monterede stålrørstårne ​​skal flangesamlingsflader holdes rene og flade før tilslutning. Alle højstyrke forbindelsesbolte skal spændes symmetrisk i kryds rækkefølge for at nå det angivne momentværdi. Der skal monteres komplette låseskiver for hver bolt for at forhindre, at den løsner sig forårsaget af langvarige vindvibrationer.

Obligatoriske jordingsstandarder
Pålidelig jordingskonstruktion er obligatorisk for alle stålrørstransmissionstårne. Den målte jordingsmodstand værdi skal opfylde lokale transmissionsnetsikkerhedsspecifikationer. Jordledninger skal være fastsvejset eller boltefast til tårnfoden, og alle forbindelsessamlinger skal påføres anti-korrosionsbelægning.

Kriterier for montering og hardwaresamling
Tværarme, ophængsisolatorer, kabelklemmer og alt hjælpeudstyr skal monteres efter designet orientering. Forudindstillede monteringshuller på tårnkroppen kan ikke vilkårligt ombores eller ændres uden producenten godkendelse. Tilspændingsmomentet for alle hardwarefastgørelser skal stemme overens med producentens officielle tekniske manual.

2. Forholdsregler for transport og opbevaring

1. Beskyt det varmgalvaniserede anti-korrosionslag på tårnrørkroppen mod ridser, kollisionspåvirkninger og friktionsslid. Enhver opdaget belægningsskade skal straks repareres med matchende rustbeskyttende belægning materialer.
2. Placer blød bufferpolstring under tårnrør under stabling og transport for at undgå lokal fordybning eller bøjning deformation. Stable ikke tung last direkte på tårnrørets overflade.
3.Opbevar færdige tårne ​​på flad, veldrænet jord. Adskil stablede lag med træstøtteblokke for at undgå fugttilbageholdelse og overfladegalvaniseret lagkorrosion.

3. Installation på stedet Sikkerhedsforanstaltninger

1. Brug kun de angivne hejsebindingspositioner, der er markeret på tårnkroppen. Forkerte løftebindingspunkter vil forårsage permanent bøjningsdeformation af stålrørstårnet.
2. Undlad at bore nye huller eller skære tårnrørets krop uden formel teknisk godkendelse fra producenten, da dette vil svække den samlede strukturelle lejestyrke.
3. Spænd alle højstyrke flangebolte symmetrisk til det specificerede drejningsmoment; udføre en fuld sekundær geninspektion af boltspændingen efter installationens afslutning.
4. Kontroller strengt tårnets lodrette afbøjning inden for 3‰ fra tårnhøjden; sikre grundig komprimering af fundamentet for at eliminere risici for tårnhældning og væltning.
5.Fuldfør pålidelig jordforbindelseskonstruktion og test jordingsmodstand for at opfylde lokale sikkerhedsstandarder for transmissionsnet før kraftoverførsel.
6. Stop alt byggearbejde under tordenvejr, kraftig nedbør og kraftigt vindvejr for at undgå sikkerhedsulykker.

4. Forholdsregler for drift og daglig vedligeholdelse

1. Tilslut ikke ekstra hardware, kabler eller elektrisk udstyr, der overstiger tårnets beregnede maksimale belastningskapacitet.
2.Udfør regelmæssige periodiske inspektioner for at kontrollere, om bolten løsner sig, galvaniseret belægning, afskalning, rustpletter og synlige tårnlegemedeformationer.
3. Reparer straks beskadigede galvaniserede lag for at forsinke korrosionsforløbet, især for tårne ​​udsat i kystnære områder og korrosive områder med høj luftfugtighed.
4. Forhindre tunge entreprenørmaskiner i at kollidere med tårnfundamenter; installere tydelige advarselsskilte for tårne ​​placeret langs vejtrafikveje.
5. Opbevar fuldstændige skriftlige optegnelser over alle inspektionsresultater; udføre strukturel forstærkningsbehandling straks, når unormale forhold opdages.

Standard retningslinjer for rutinemæssig vedligeholdelse for transmissionstårn af stålrør

1. Visuel samlet inspektion (cyklus: kvartalsvis / halvårligt)

● Kontroller tårnrørkroppen for bøjninger, buler, revner og unormal strukturel deformation.
● Inspicer den varmgalvaniserede belægningsoverflade: Identificer afskalninger, afslag og rustpletter med fokusområder på flangesamlinger, svejsesømme og tårnbasedelen.
● Undersøg krydsarme, isolatorer, forbindelseshardware og strømkabler for beskadigelse, ældning eller positionsforskydning.
● Bekræft, at ingen trægrene, fremmedaffald eller stablede materialer læner sig mod tårnkroppen.

2. Tilslutning Bolt & Fitting Inspektion

● Kontroller alle flangeforbindelsesbolte, fastgørelsesanordninger og låseskiver for løsnede, rustkorrosion eller manglende dele.
● Efterspænd løse bolte til det påkrævede momentstandard; udskift hårdt korroderet hardwaretilbehør.
● Efterse jordforbindelsessamlinger for at sikre tæt kontakt uden oxidation eller brud.

3. Fundament- og Omgivelsesinspektion

● Tjek tårnfundamenter for sætning, overfladerevner, vandophobning eller omgivende jorderosion.
● Ryd stablet jord, ukrudt og dammen omkring tårnfoden for at forhindre accelereret fundering og rørkorrosion.
● Overvåg tårnets vertikalitet; foranstalt omgående udbedring af armering, hvis der konstateres tydelig hældning.

4. Årlig jordingsydelsestest

● Mål tårnets jordingsmodstand en gang om året for at overholde de lokale sikkerhedsspecifikationer for transmissionsledninger.
● Reparer ødelagte eller stærkt korroderede jordledere og ombearbejd forbindelsessamlinger, hvis modstandsprøveværdierne overstiger standardgrænserne.

Ofte stillede spørgsmål (FAQ) til stålrørstransmissionstårn

Q1: Hvilken anti-korrosionsbehandling anvender du til transmissionstårne ​​af stålrør?

A1: Alle tårne ​​er afsluttet med varmgalvanisering som standard anti-korrosionsproces. Den tykke galvaniserede lag modstår effektivt rust, salttåge og klimaer med høj luftfugtighed, velegnet til inlandssletter, landdistrikter og kystnære områder projekter. Til stærkt ætsende industri- eller offshoreområder leverer vi skræddersyede duplex-belægningsløsninger (hot-dip galvanisering plus top anti-rust maling).

Q2: Kan du levere officielle testrapporter og relevante kvalifikationscertificeringer?

A2: Ja. Vi leverer komplette strukturelle belastningstestrapporter, råmaterialeinspektionscertifikater, ISO 9001 kvalitet systemcertificering og andre dokumenter, der kræves til projektudbud og -accept. Alle tekniske parametre overholde internationale standarder for mellem- og højspændingstransmissionsledninger.

Q3: Støtter du tilpassede tårndesignløsninger?

A3: Fuldt understøttet. Vi justerer tårnhøjde, rørvægstykkelse, toplejebelastning, monteringshulslayout og flange dimensioner i henhold til lokale vindlastdata, jordbærende kapacitet og transmissionsledningstekniske krav. Brugerdefinerede tangentophængningstårne, vinkelspændingstårne ​​og terminalankertårne ​​er alle tilgængelige.

Q4: Hvad er dine produktions- og leveringskapacitetsfordele?

A4: Vi ejer fuldt automatiserede integrerede produktionslinjer med stabil masseproduktionskapacitet. Vi kan påtage os store bulkordrer og arrangere fleksible forsendelsesplaner for at matche konstruktionstidslinjerne for elforsyning og EPC-projekter verden over.

Q5: Hvilken fundamenttype anbefales til installation af stålrørstransmissionstårn?

A5: Ankerbolt uafhængigt fundament og indstøbt betonfundament er de to mest almindelige vedtagne løsninger. Den specifikke fundamentstørrelse og armeringslayout afhænger af tårnhøjde, lokal vindhastighed og jordbærende parametre. Vi kan levere standard referencefundamentkonstruktionstegninger efter kunde anmodning.

Q6: Hvad er den forventede levetid for stålrørstransmissionstårnet?

A6: Under normale driftsforhold og regelmæssig planlagt vedligeholdelse, varmgalvaniseret stålrørstransmission tårne har en levetid på 25-30 år. For kystnære højsalt-spray ætsende områder kan levetiden være længere udvidet ved at opgradere til forbedrede duplex anti-korrosionsbelægningssystemer.
