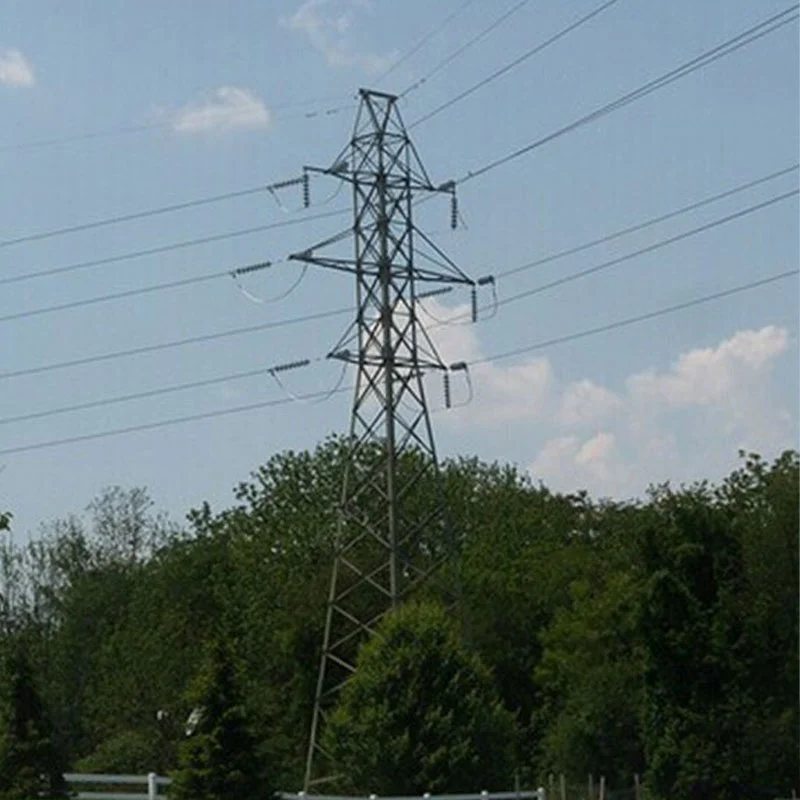

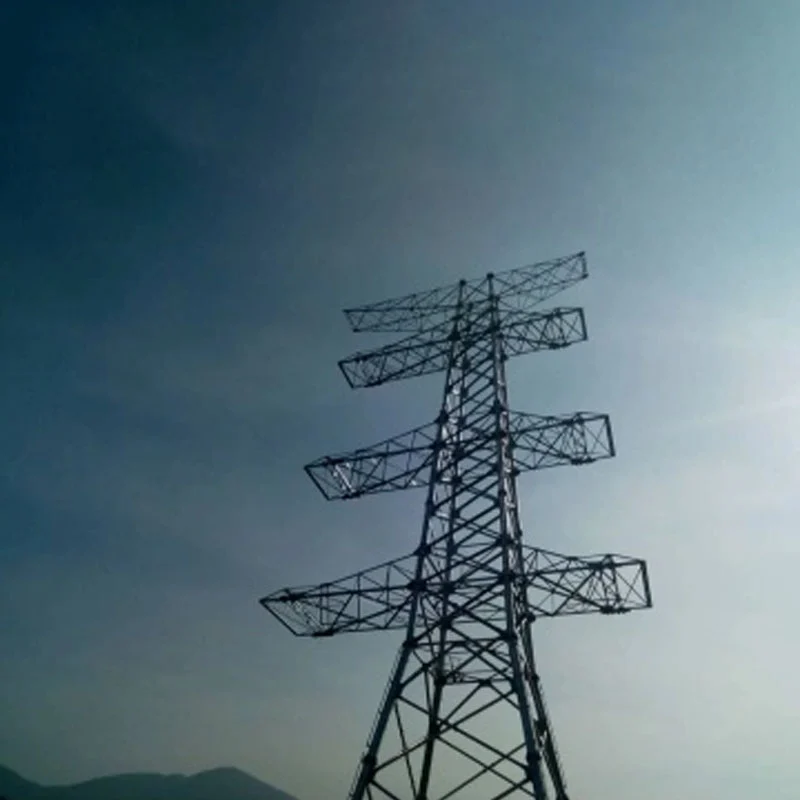

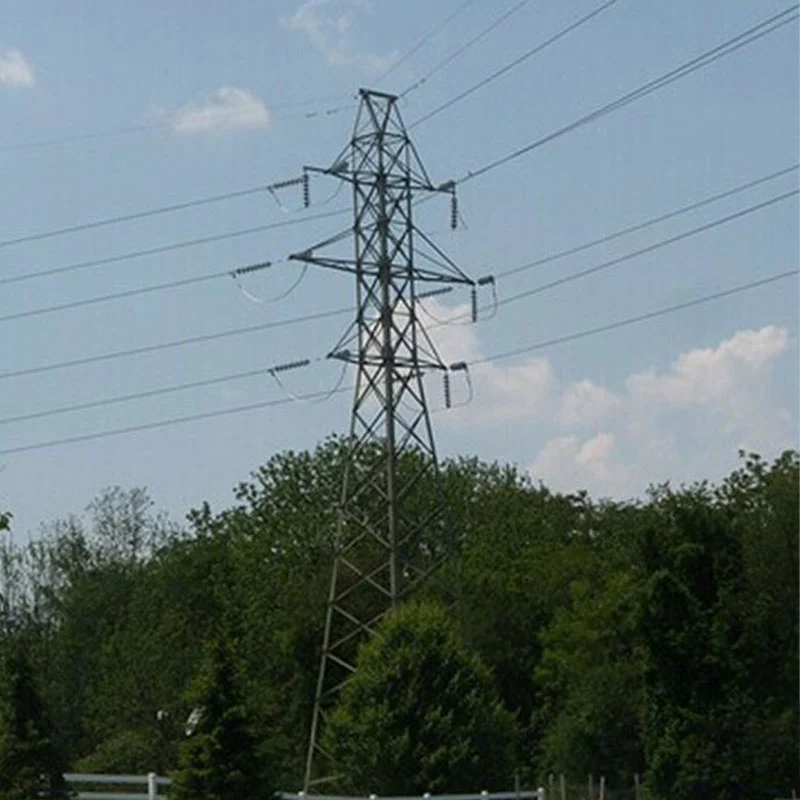

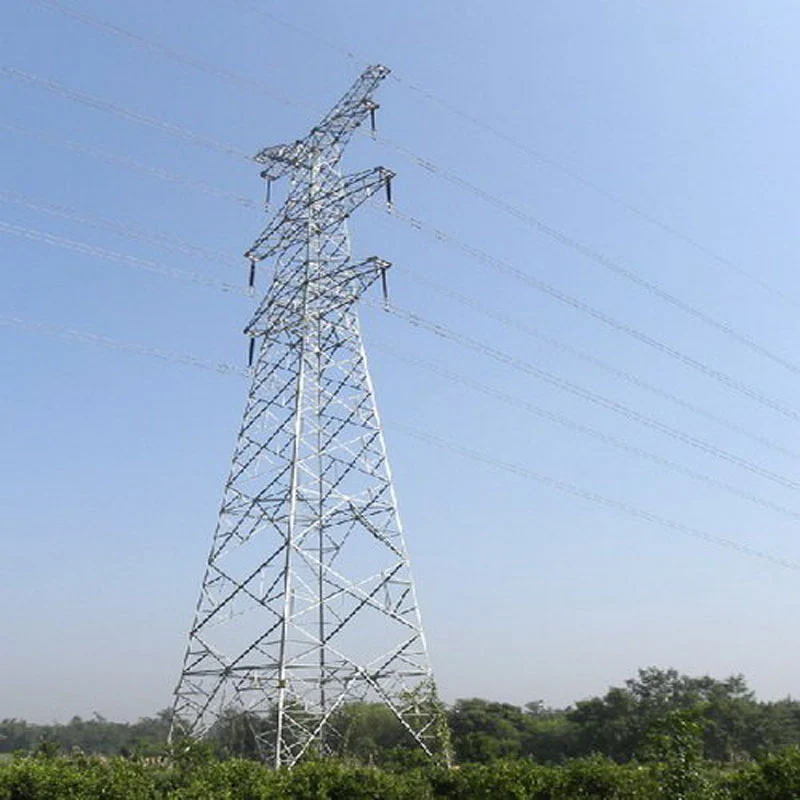

220kV dobbeltkredsløb gitterståltårn

Bakket op af modne produktionssystemer kan vi prale af en årlig produktionskapacitet på 50.000 tons, med standardiseret procedurer, herunder præcisionsskæring, robotsvejsning, integral formgivning og streng overfladebehandling for at sikre strukturel ensartethed. For kvalitetssikring passerer alle produkter autoritativ mekanisk ydeevne og vindmodstand test, med verificerede spændingsforhold og vindforskydning, der overholder ASCE og nationale strømstandarder. Den holder ISO kvalitetsstyringssystemcertificeringer og komplet tredjepartstestrapport

Dette tårn er blevet brugt i vid udstrækning i indenlandske og oversøiske centrale elnetprojekter, herunder Indonesien Nusantara 220kV netudvidelsesprojekt. Den leverer stabil strukturel ydeevne, praktisk montering på stedet og pålidelig driftssikkerhed, opnår konsekvent anerkendelse for høj tilpasningsevne og teknisk holdbarhed i forskellige komplekser miljøer.

Anvendelsesscenarier for 220kV dobbeltkredsløbsgitterståltårn

220kV dobbeltkredsløbsgitterståltårnet understøtter to uafhængige 220kV transmissionskredsløb på et enkelt tårn ramme. Primært vedtaget i landbegrænsede regioner, det indsnævrer transmissionskorridorerne kraftigt og reducerer jorderhvervelse omkostninger sammenlignet med to separate enkeltkredsløb.

Det er meget udbredt til bymæssige indgående og udgående strømkanaler, der forbinder forstæder 220kV understationer i tæt befolkede zoner, hvor nye ledningskorridorer er svære at få. Tårnet passer til bjergrigt og bakket terræn ved at reducere fundamentsarbejder og økologisk ødelæggelse. Det foretrækkes også til krydsninger over floder, motorveje og jernbaner, forenkling af krydsningsarrangementer og minimering af forstyrrelser for transport og navigation.

Almindelige anvendelser omfatter strømforsyningsledninger til industrielle belastningscentre og udgående transmissionskredsløb for vind og solcellebaser. Man skal dog være opmærksom på dens ulemper: tungere tårnbelastninger, højere risiko for samtidig svigt af begge kredsløb under tårnskade, samt skærpede krav til lynbeskyttelse og elektromagnetisk clearance design.

Standard retningslinjer for rutinemæssig vedligeholdelse for 220kV dobbeltkredsløbsgitterståltårn

Regelmæssig vedligeholdelse sikrer strukturel sikkerhed og stabil strømforsyning af 220kV dobbeltkredsløbsgitterståltårne. Rutinemæssige visuelle inspektioner skal udføres kvartalsvis, med omfattende detaljerede inspektioner arrangeret årligt.

Undersøg tårnets hovedlegemer, vinkelstålkomponenter og forbindelsesbolte for korrosion, deformation, revner og løse fastgørelsesmidler. Tjek anti-korrosionsbelægninger og varmgalvaniserede overflader; udføre rettidigt berøringsmaling hvor galvanisering skaller af. Kontroller jordingsenheder, og sørg for intakte jordledere og kvalificeret jording modstand.

Overvåg tårnfundamenter for sætning, revner, vanderosion og skråningsustabilitet. Efterse isolatorstrenge, fittings og jumperforbindelser til skader, forurening og unormal opvarmning. Fjern flydende genstande, ukrudt og byggeaffald omkring tårnpladser.

Registrer alle defekter og implementer klassificeret udbedring. Der kræves prioriteret håndtering ved alvorlige risici som f.eks strukturel forvrængning og ødelagte beslag. Efter ekstremt vejr inklusive kraftig vind, tordenvejr og isdannelse, særlige patruljeinspektioner skal straks tilrettelægges.

Forskelle og betydning: 220kV dobbeltkredsløbsgittertårn vs 500kV gitterståltårn

Nøgleforskelle

1.Spænding og frigang: 220kV dobbeltkredsløbstårnet bærer to 220kV kredsløb på en struktur med mindre fase-til-fase og jordfrihøjde. 500kV-tårnet fungerer ved ekstra høj spænding og kræver langt større elektriske afstande for at undgå luftnedbrud.
2.Tårnstruktur og størrelse: 220kV dobbeltkredsløbstårne ​​er relativt kompakte. De fleste 500kV tårne ​​er højere, tungere, med større krydsarme og stærkere fundamenter til at modstå større vindbelastninger og lederspændinger.
3.Kredsløbslayout: 220kV-typen arrangerer almindeligvis to kredsløb på et enkelt tårn for at spare korridorer. Standard 500kV gittertårne ​​er for det meste enkeltkredsløb på grund af strenge elektromagnetiske grænser; dobbeltkredsløb 500kV tårne ​​er sjældnere vedtaget.
4.Transmissionskapacitet: En 500kV linje leverer meget større kraftoverførselskapacitet til langdistance bulkkrafttransport. 220kV dobbeltkredsløbslinjer udfører hovedsagelig regional strømdistribution og lokal belastningsforsyning.

Betydning

220kV dobbeltkredsløbstårne optimerer arealanvendelsen til forstads- og bystrømsnetværk, hvilket forbedrer strømforsyningens pålidelighed inden for regionale net. 500kV gittertårne udgør rygraden i hovednettet, hvilket muliggør langdistanceenergi transmission mellem kraftbaser og lastcentre. Korrekt tårnvalg balancerer byggeomkostninger, jordressourcer, transmissionsskala og netsikkerhed.

Anbang Fordele ved 220kV Double Circuit Lattice Steel Tower

(omkring 200 ord, formel eksportteknisk version) Anbangs 220kV Double Circuit Lattice Steel Tower leverer pålidelige, omkostningseffektive overhead-transmissionsløsninger til globale elnet. Vedtagelse af højstyrke Q355/Q420 vinkelstål og streng varmgalvanisering i overensstemmelse med ISO 1461, opnår tårnet overlegen anti-korrosionsydelse og en 50 års designlevetid, velegnet til kyst-, bjergrigt og indre komplekst terræn.

Understøttet af uafhængige ingeniørteams leverer Anbang skræddersyet strukturelt design efter IEC og GB standarder for at imødekomme varierende vindhastigheder, isbelægnings- og krydsningskrav. Optimeret gitterlayout garanterer stabil mekanisk lastfordeling samtidig med at det samlede stålforbrug kontrolleres, hvilket reducerer projektinvesteringer.

Alle komponenter er CNC-behandlet med præcis hulmatchning for nem montering på stedet. Komplet inspektion før levering sikrer målnøjagtighed og boltfastgørelseskvalitet. Anbang tilbyder komplette one-stop-tjenester inklusive tegning optimering, fremstilling, pakning og teknisk vejledning. Vores tårne sparer effektivt transmissionskorridorbredde for by- og vedvarende energiprojekter, der vinder konsekvent anerkendelse fra EPC-entreprenører og eloperatører verden over.

Ofte stillede spørgsmål — 220kV Double Circuit Lattice Steel Tower

Velegnet til katalog, tilbudsdokument og kundekommunikation

Q1: Hvad er et 220kV dobbeltkredsløbsgitterståltårn?

A: Det er et overliggende transmissionstårn, der bærer to uafhængige 220kV strømkredsløb på et gitterstål struktur. Det hjælper med at redde landkorridor sammenlignet med to separate enkeltkredsløbstårnlinjer.

Q2: Hvilke standarder overholder dine tårne?

A: Vi følger GB nationale standarder, IEC-specifikationer. Vi kan tilpasse design efter kundens krav til vindbelastning, istykkelse og regionalt miljø.

Q3: Hvilket stålmateriale og anti-korrosionsbehandling anvender du?

A: Hovedmateriale Q355B / Q420B vinkelstål. Alle komponenter anvender varmgalvanisering (ISO 1461) for at sikre lang anti-korrosions levetid.

Q4: Hvad er designlevetiden?

A: Standard design levetid når 50 år under normale vedligeholdelsesforhold.

Q5: Hvilke terrænscenarier er disse tårne ​​egnede til?

A: Velegnet til forstæder, bjergområder, flodkrydsninger, motorvejs-/jernbaneovergange, vindmøllepark og solenergi udgående linjer med begrænset korridorbredde.

Q6: Kan du levere tilpasset tårndesign?

A: Ja. Vores ingeniørteam kan optimere tårnmodel, højde, tværarmslayout baseret på ruteundersøgelsesdata, vind fart, isforhold og overfartskrav.

Q7: Hvad er din produktionsinspektionsproces?

A: CNC-skæring, boring, montering af prøvefitting før galvanisering. Dimensionsinspektion, galvaniseringstykkelse test og læsseinspektion vil blive udført før afsendelse.

Spørgsmål 8: Hvad er de største risici, der kræver opmærksomhed for drift med dobbeltkredsløbstårn?

A: Når først tårnet er beskadiget, kan begge kredsløb blive afbrudt. Regelmæssig vedligeholdelse af boltspænding, anti-korrosionsbelægning, fundamentsætning og jordingsmodstand er påkrævet.
