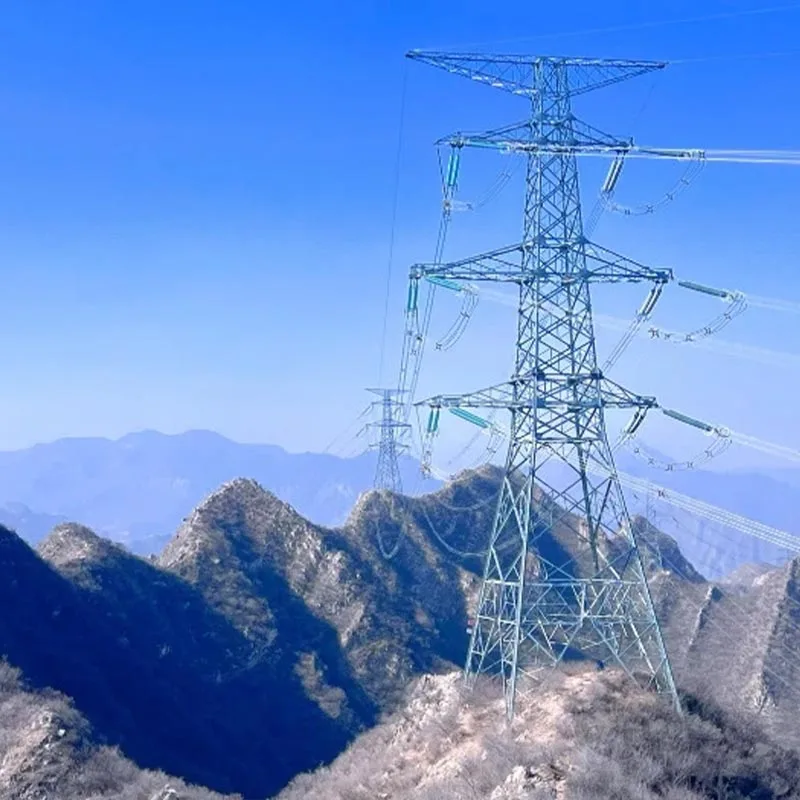

Galvaniseret stålrør gittertårn

Qingdao Anbang New Energy er en pålidelig producent, vores galvaniserede stålrørsgittertårne er lavet af højkvalitets højstyrke stålrør gennem præcisionssvejsning og varmgalvaniseringsprocesser, der danner lette, højstyrke støttestrukturer.

Kombinerer gitterdesign med galvaniserings-korrosionsbestandighed, de er meget udbredt inden for strøm, ny energi og kommunikation felter.

Som produkter direkte leveret af en lokal kinesisk fabrik, har galvaniserede stålgittertårne strukturelle stabilitet, vind- og jordskælvsbestandighed, korrosionsholdbarhed og pladseffektivitet.

De kan specialdesignes i henhold til forskellige scenarier, opfylder kravene til 110kV-1000kV højspændingstransmission og diverse udendørs støtteapplikationer, fuldt ud i overensstemmelse med nationale industristandarder og opnår både kvalitet og omkostningseffektivitet.

Hvorfor vælge Anbang galvaniseret stålrør gittertårne?

Kontrollerbar kvalitet hele vejen igennem

Vores egen store standardiserede produktionsbase i Qingdao, Kina, forsker, producerer og inspicerer uafhængigt hele processen med galvaniserede stålrørsgittertårne.

Fra råvareindkøb, stålrørsskæring, svejsemontage til varmgalvanisering behandling, alle udføres under ISO9001-kvalitetssystemet, hvilket afviser outsourcing.

Hvert galvaniseret stålrør gittertårnet gennemgår flere strenge kvalitetsinspektioner for at sikre præcise dimensioner og standardydelse.

Opbygning af et solidt sikkerhedsgrundlag

Det vigtigste materialer er Q345B/Q355B lavlegerede højstyrke stålrør. Svejsning bruger neddykket lysbuesvejsning, gasafskærmet svejsning, og andre udsøgte teknikker, med fuld og faste svejsninger.

Varmgalvaniseringsprocessen følger nøje GB/T 13912 standarder, med en zinklagstykkelse ≥85μm, hvilket giver det galvaniserede stålrørsgittertårn superstærkt korrosionsbestandighed.

Udendørs korrosionsbestandighed overstiger 30 år, velegnet til forskellige barske miljøer.

Velegnet til behov for flere scenarier

Det galvaniserede stålrørsgitter tårnet vedtager en rumlig truss gitterstruktur. Sammenlignet med traditionelle tårne er det lettere, har mindre vind modstand, kan modstå vindhastigheder på 30-45m/s, har en seismisk intensitetsmodstand på 8 grader og optager kun 1/3 af fodaftrykket fra almindelige tårne.

Den kombinerer letvægt med høj stabilitet, fleksibel tilpasning til bjergrige, kystnære, urbane og andre terræner.

Tilpassede tjenester

Med støtte fra fabrikkens professionelle design team, galvaniserede stålrørs gittertårne kan tilpasses efter spændingsniveau, højde, terræn og belastning krav, der dækker forskellige typer såsom lige, hjørne, terminal og lang spændvidde, præcist matchende individuelle behov for hvert projekt.

Høj omkostningseffektivitet og fuld kædeservice

Direkte fra fabrikken forsyningsmodel eliminerer mellemled, hvilket i høj grad reducerer indkøbsomkostningerne for galvaniseret stålrørsgitter tårne.

Samtidig leverer vi one-stop services fra design, produktion, transport, installation til eftersalg, afkortning af projektcyklusser, reduktion af kundedrifts- og vedligeholdelsesomkostninger og opfølgning med professionelle teams hele vejen igennem, der løser hele indkøbs- og byggeprocessen.

Vores tjenester

Præ-design tjenester

Vores professionelle designteam forstår grundigt projektkrav og kombinerer terræn-, vejr- og spændingsparametre for at give skræddersyede designløsninger til galvaniserede stålrør gittertårne, mekaniske beregningsrapporter og funderingsplaner.

Vi sikrer præcis kompatibilitet mellem produktet og projektet, optimere strukturelt design i henhold til relevante standarder, og garantere sikkerhed og omkostningseffektivitet.

Fremstillingstjenester

Standardiseret fabriksproduktion med fuld visuel kontrol, strengt taget kontrol af råvarekvalitet og produktionsprocesser.

Hver proces er professionelt inspiceret for at sikre dimensioner er nøjagtige, svejsesamlinger er kvalificerede, og galvaniseringen lag opfylder standarder.

Der udstedes komplette kvalitetskontrolrapporter og overensstemmelsesattester.

Logistik og transportservice

Landsdækkende punkt-til-punkt levering. Alt efter størrelsen og vægten af de galvaniserede stålrørs gittertårnkomponenter, segmenteret emballage og professionel transport der bruges køretøjer, med fuld beskyttelsesforanstaltninger for at forhindre skader, hvilket sikrer, at produkterne leveres intakte til byggepladser, især velegnet til bjergrige, fjerntliggende eller svært transportable områder.

Installationsvejledning

Erfarne tekniske ingeniører udsendes til vejledning på stedet af løfte-, montage- og fastgørelseskonstruktion.

Detaljeret installation manualer leveres til at standardisere byggeprocesser, løse forskellige installationsproblemer og sikre byggesikkerhed og effektivitet.

Installationen kan også rumme specielle løftekrav såsom dobbelt kraner.

Eftersalgsvedligeholdelsesservice

Vi yder 5 års garanti og livslang vedligeholdelsesservice.

Følg løbende op på driftsstatus for de galvaniserede stålrørs gittertårne, omgående identificere sikkerhedsrisici, reagere hurtigt på reparationsbehov og yde vedligeholdelsestjenester såsom galvaniseringsrestaurering og bolttilspænding for at udvide produktet levetid og sikre langsigtet stabil projektdrift.

Udvalgsanbefalinger

(1) Valganbefalinger baseret på spændingsniveau

110kV transmissions-/distributionsnetværksscenarie: Let-duty galvaniseret stålrør af lige type gittertårne anbefales, med højder fortrinsvis fra 21m til 42m, ved brug af trekantede/firkantede gitterstrukturer. Hovedmaterialet er Q345B, med en zinkbelægningstykkelse på ≥85μm. Velegnet til byområder distributionsnetværk, industriparker og nye energiaggregationslinjer, tilbyder disse tårne fordele ved letvægtsdesign, lille fodaftryk og bekvem konstruktion, der effektivt kontrollerer indkøb og byggeomkostninger.

220kV Regionalt Backbone Network Scenario: Standard galvaniseret stålrør med lige/spændingstype gittertårne anbefales, med højder fra 30m til 63m. Gitterknudedesignet er optimeret til forbedre strukturel stivhed. Hovedmaterialet er Q355B, velegnet til byringnetværk, flod/vejkryds projekter og bjergrige transmissionsledninger, der balancerer bæreevne og økonomi. Til linjehjørne krav, kan hjørne-type galvaniserede stålrør gittertårne anvendes.

500kV og derover Ultra/Extra High Voltage Scenario: Stor belastning spændingstype, dobbeltkreds/flerkredsløb galvaniseret stålrør gittertårne anbefales, med højder fra 54m til 100m. Hovedmaterialet er Q420 højstyrke stålrør, med zinkbelægningstykkelse øget til ≥90μm, og strukturelt spændingsdesign optimeret. Velegnet til transmission på tværs af provinser/regioner, bredspændingsprojekter og nye energibase leveringskanaler, der sikrer, at galvaniserede stålrørs gittertårne kan modstå høj kapacitet, højspændingsbelastninger og fungerer stabilt og pålideligt.

(2) Anbefalet valg baseret på scenariefunktion

Konventionelle lige transmissionslinjer: For linjer, der er lige med vinkler mindre end 5°, er det anbefales at bruge standard lige galvaniseret stålrør gittertårne. Disse tårne har en enkel struktur, let vægt og lav pris kan masseproduceres, forkorter projektcyklusser betydeligt og er velegnet til flade områder som sletter og blide bakker.

Linjeretning/segmentscenarier: Til vinkler mellem 5°-90°, vinklet galvaniseret stålrørsgitter tårne anbefales. Til ledningssegmenter og brudte beskyttelsessektioner, spændingstype galvaniseret stålrør gittertårne bør anvendes. Begge typer vedtager forstærkede gitterstrukturer for at øge lateral spænding og deformationsmodstand, hvilket sikrer linjesikkerhedsredundans. Ved linjeindgangen til en station/understation, terminaltype galvaniserede stålrørs gittertårne anbefales. Strukturdesignet er optimeret til enkeltsidebelastning egenskaber for at forbedre stabiliteten.

Specialscenarier med stort spænd: Til krydsninger over floder, motorveje, jernbaner, dale og andet scenarier anbefales højspændende galvaniserede stålrørsgittertårne. De er lavet af ultra høj styrke stål, med optimeret tilspidsning og gittertæthed for at reducere vindbelastning og vindinducerede vibrationer, hvilket forbedrer spændvidden kapacitet. Zinklaget er også fortykket for at tilpasse sig komplekse udendørs miljøer.

Nye energiunderstøttende scenarier: Til vind- og solcellebaseopsamlingslinjer, letvægts segmenterede galvaniserede stålrør gittertårne anbefales til nem transport og opstilling i bjergrige eller ørkenområder. Til vindmøllestøttetårne, tilpasset forspændt stålbeton galvaniseret stålrørsgitter tårne anbefales for at forbedre bæreevnen og vind-induceret vibrationsmodstand, der opfylder krav til store megawatt vindmøller.

Kommunikations-/sikkerhedsscenarier: Til kommunikationsbasestationer, grænseovervågning, skovbrand forebyggelse og andre scenarier anbefales små, multifunktionelle galvaniserede stålrørs gittertårne med højder på 15m-30m, reserverede udstyrsinstallationsgrænseflader og integreret lynbeskyttelse og overvågning funktioner. Den kompakte struktur er velegnet til by-, fjern- og forskellige andre scenarier.

(3) Anbefalet valg baseret på terræn og miljø

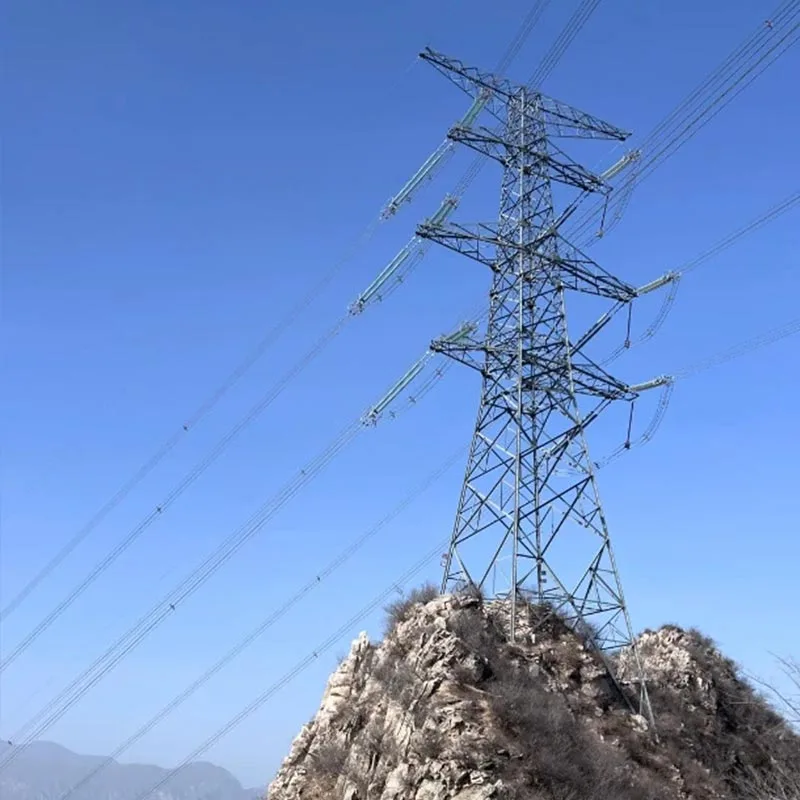

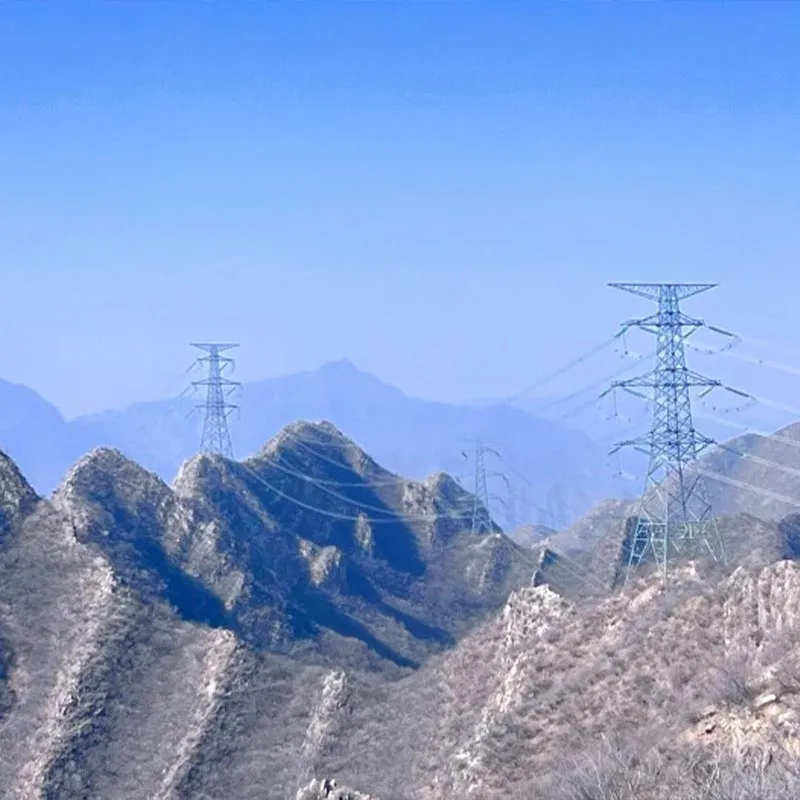

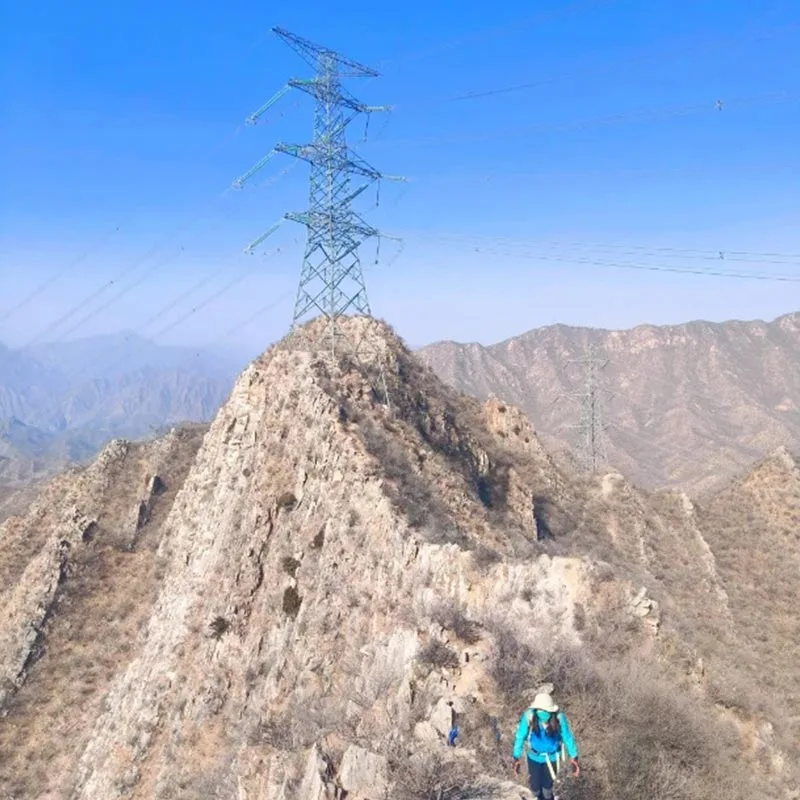

Bjerg/bakket terræn: Til stejlt terræn med vanskelig transport og opstilling, segmenteret galvaniserede stålrørs gittertårne anbefales. Komponentstørrelse og vægt er optimeret og flange hurtig forbindelser bruges til nem transport og montering på stedet. Fundamentets design er forstærket for at tilpasse sig stejle terræn og reducere jordarbejde.

Kyst-/Salineområder: Til miljøer med høj korrosion og høj luftfugtighed, galvaniseret stålrørsgitter tårne med fortykkede zinklag (≥100μm) anbefales, med dobbelt beskyttelse mod korrosionsbelægninger. Den gitterstrukturen er optimeret til at reducere vindmodstand, forbedre saltvandskorrosion og tyfonmodstand (design vindhastighed ≥40 m/s), og forlænge produktets levetid.

Områder med kraftig is/stærk vind: I tunge isområder med istykkelse >10 mm, forstærket galvaniseret stålrør gittertårne anbefales, hvilket øger tværsnittet af hovedmaterialer og tætheden af diagonale seler for at øge overbelastningsmodstanden under isdannelse. I områder med design vindhastigheder >35 m/s, som f.eks stærk vind og tyfonområder, gitterstrukturer og tilspidsning er optimeret til at reducere vindbelastningen og forbedre vinden stabilitet.

By-/parkscenarier: For områder med begrænset jord og høje landskabskrav, smalbundet galvaniserede stålrørs gittertårne anbefales. Tværsnit er optimeret, fundamentets fodaftryk ≤2,5㎡, udseendet er enkelt, og galvaniseringslaget er ensartet og æstetisk tiltalende. Velegnet til byområder højspændingsringnetværk og industriparktransmissionsledninger, der møder intensiv arealanvendelse og landskab krav.
