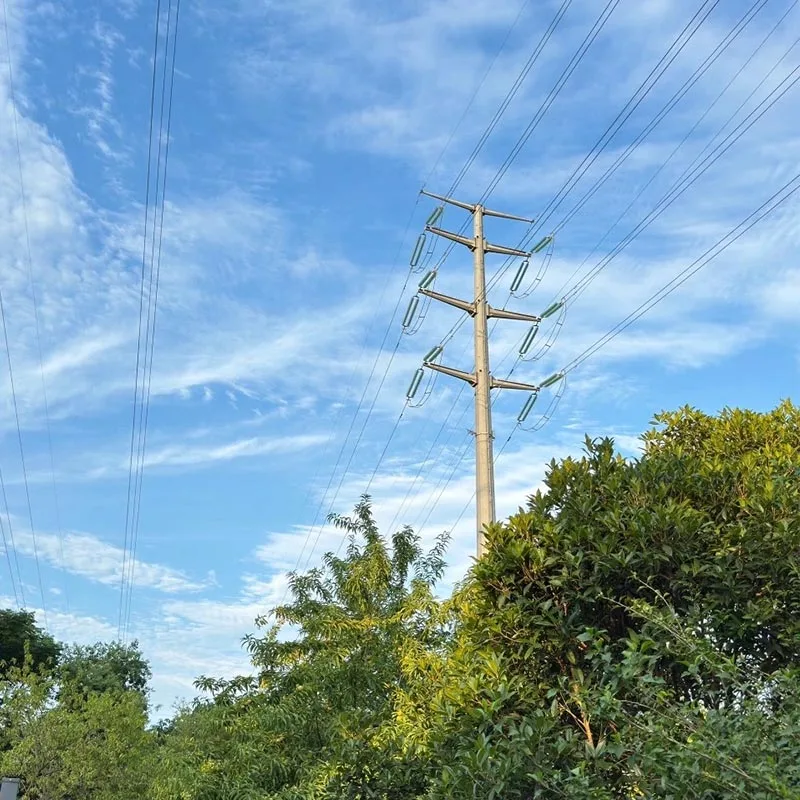

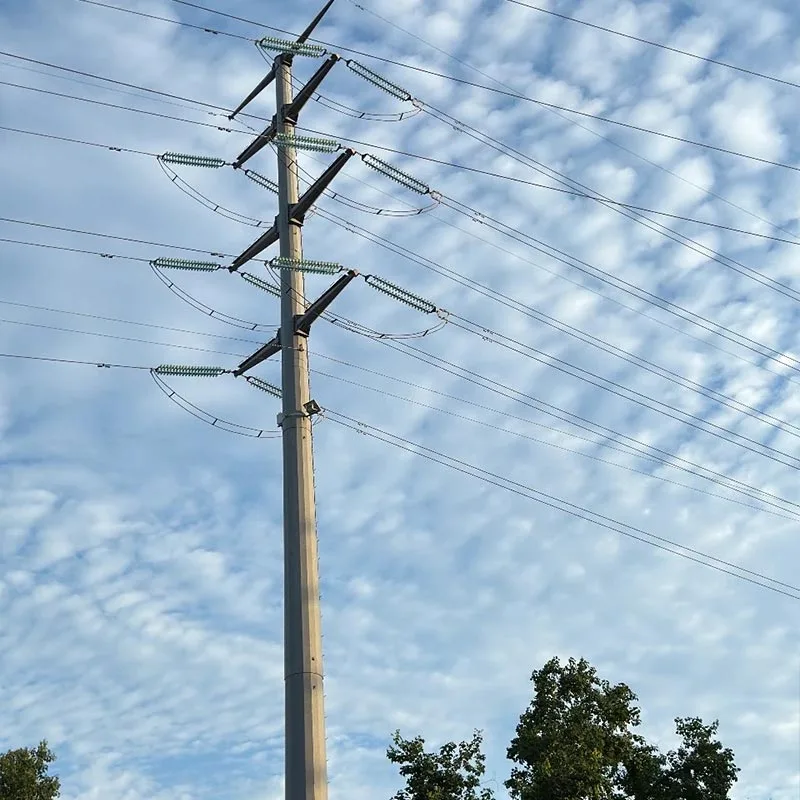

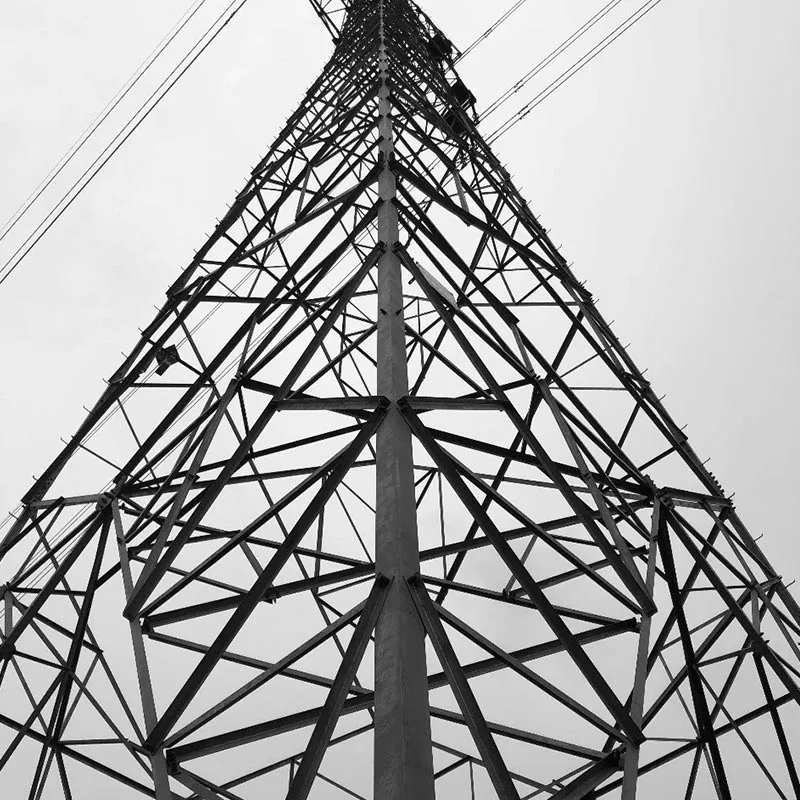

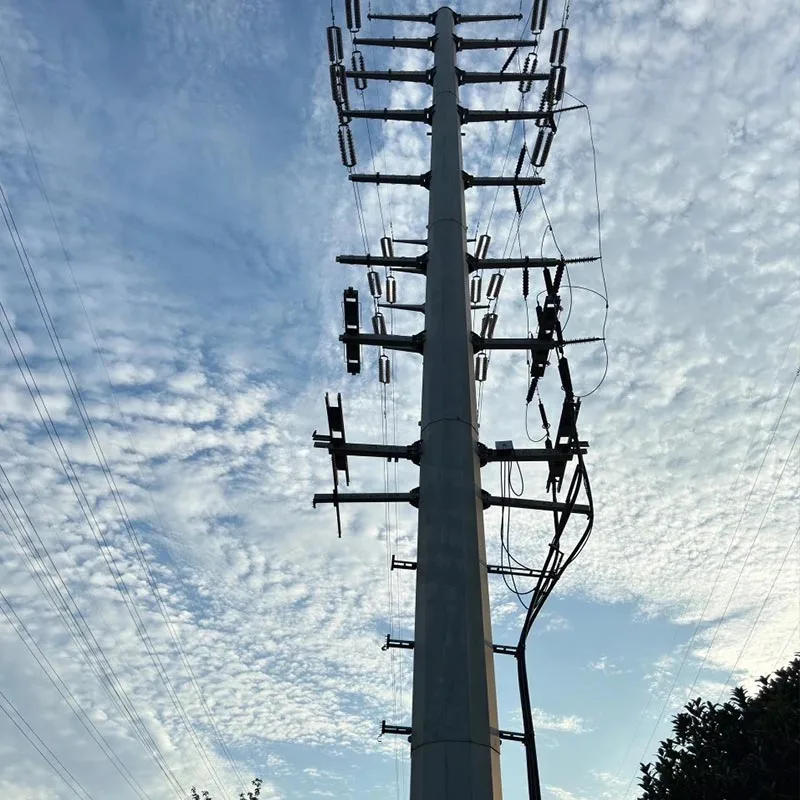

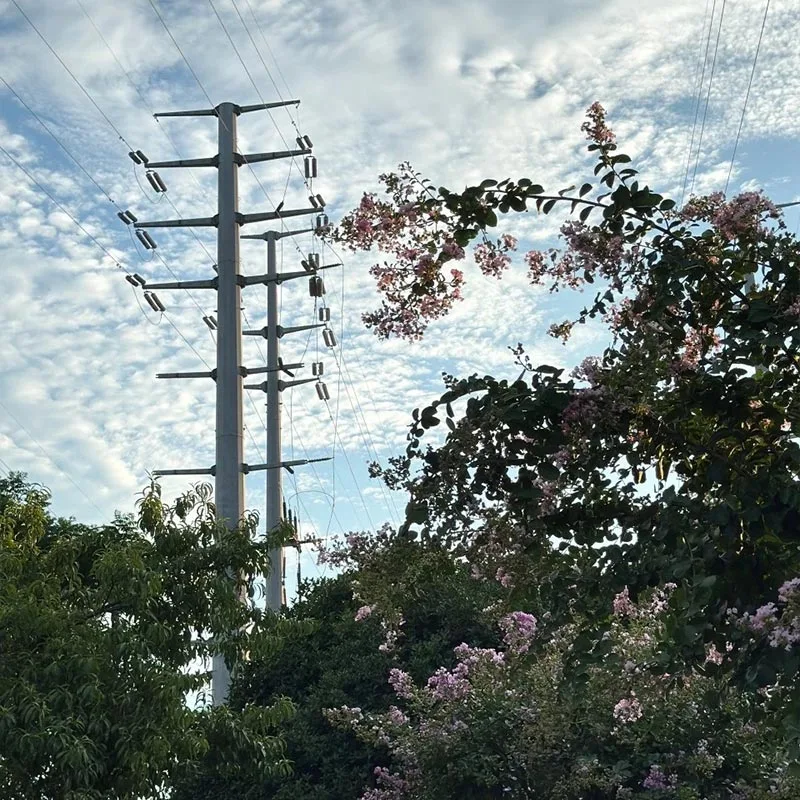

Galvaniseret stålrør transmissionstårn

Qingdao Anbang New Energy's galvaniserede stålrørstransmissionstårne bruger Q355B/Q420 højstyrke stålrør som base materiale, behandlet gennem en samlet varmgalvaniseringsproces og designet med konisk/flersidet rør strukturer.

De tilbyder fordele såsom fremragende korrosionsbestandighed, strukturel stabilitet, effektiv installation, og kompakt arealanvendelse. Produkterne er meget udbredt i bystrømsnet, bjergtransmission, kystnære og industrielle forureningsområder, der er i stand til langsigtet stabil drift i ekstreme miljøer, og er kerneunderstøttende udstyr til moderne transmissionsprojekter.

Produktfordele

Høj holdbarhed

Galvaniserede stålrørstransmissionstårne vedtager overordnet hot-dip galvanisering, med en zinklagtykkelse ≥85μm, der danner både fysisk isolation og elektrokemisk beskyttelse.

Udendørs levetid overstiger 30 år, velegnet til barske miljøer såsom kystområder, høj salttåge og industri forurening.

Stabil struktur

Rørformede sektioner har ensartet spændingsfordeling og høj bøjning stivhed. Vindmodstandskoefficienten er 20%-40% lavere end vinkelståltårne.

Kan modstå niveau 11 stærk vinde, jordskælv med styrke 8 og tunge isbelastninger, med fremragende stabilitet under ekstreme forhold.

Effektiv konstruktion

Fabrikspræfabrikeret segmenteret struktur med flangebolt forbindelser tillader hurtig montering på stedet uden større løfteudstyr.

Byggetiden reduceres med 50 %, hvilket reducerer projektomkostningerne markant.

Bred tilpasningsevne

Galvaniseret stålrørstransmissionstårne har en kompakt struktur, hvilket sparer omkring 50 % af jorden sammenlignet med traditionelle vinkelståltårne.

Velegnet til smalle bygrunde, bjerge, kystnære områder og andre komplekse terræner, der kan tilpasses i højder fra 5 til 150 meter.

Pålidelig kvalitet

Fremstillet af højstyrkestål, opfylder produktionen nationale standarder som f.eks som GB 50545 og DL/T 5154, med fuld-proces kvalitetskontrol inklusive svejseinspektion og zinklagstestning. Fuldt ud kvalificeret, stabil præstation.

Sådan vælger du model

Vælg efter spændingsniveau

10kV-35kV: Brug enkeltkredsløbstransmissionstårne i galvaniseret stål, højde 15–30 m, vægtykkelse 6–10 mm, egnet til by- og parklavspændingsledninger.

110kV-220kV: Brug dobbeltkredsløb / multikredsløb galvaniseret stål transmissionstårne, højde 30-60m, vægtykkelse 10–16 mm, der opfylder transmissionsbehov for mellem- og højspænding.

500kV og derover: Brug specielle transmissionstårne i galvaniseret stål med ultrahøj spænding, højde 60–150 m, vægtykkelse 16–20 mm, velegnet til lang spændvidde, ultra-lang distance transmission.

Udvælgelse efter miljøforhold

Kyst-/højkorrosionsområder: Vælg højkorrosionsbestandigt galvaniseret stål transmissionstårne med en zink belægning ≥100μm for at øge modstandsdygtigheden over for saltspray.

Stærk vind / seismiske områder: Vælg forstærkede strukturer, optimer tværsnit og vægtykkelse for at forbedre vinden og jordskælvsmodstand.

Bjerget / komplekst terræn: Vælg letvægts transmissionstårne i galvaniseret stål med smal base, der passer til dem transport- og installationsforhold.

Udvælgelse efter funktionelle formål

Lige tårne: Anvendes til lige sektioner af linjen, der bærer lodrette og vandrette vindbelastninger.

Spændings-/vinkeltårne: Bruges til linjeretningsændringer og spændingskonvertering, med ubalanceret spænding.

Terminal / Crossing Towers: Bruges til start/slutning af linjen og til at krydse floder eller veje, der kræver højere bæreevne.

Vores tjenester

Tilpasset design: Vores professionelle team leverer personlige designs til transmissionstårne i galvaniseret stålrør baseret på spændingsniveauer, terræn og vejrforhold, der opfylder behovene i forskellige projekter.

Fuld-Process Intelligent Manufacturing: Med vores egen moderne fabrik udstyret med CNC skæring, automatisk svejsning, og varmgalvaniseringsproduktionslinjer opnår vi fuld proces kvalitetskontrol fra råmaterialer til færdigt produkter, med en månedlig produktionskapacitet på over 5.000 tons.

One-stop levering: Vi tilbyder integrerede tjenester, herunder produktion, transport, installationsvejledning på stedet, og teknisk træning, der sikrer effektiv projektgennemførelse.

Eftersalgsgaranti: Vi yder 15 års garanti, 24-timers teknisk respons og regelmæssig inspektion og vedligeholdelse for at løse produktproblemer gennem hele dets livscyklus.

Forholdsregler ved brug

Før installationen skal du kontrollere, at navneskiltet på det galvaniserede ståltransmissionstårn stemmer overens med tegningen parametre, og efterse, at tårnkroppen, flanger og bolte er fri for deformation eller beskadigelse, og sørg for, at tilbehør er komplet.

Brug nylonreb til løft for at undgå at ridse den galvaniserede belægning; den lodrette afvigelse under installationen skal være ≤1/1000, og flangebolte skal spændes i henhold til moment for at sikre en pålidelig forbindelse.

Tårnfundamentet skal bruge et C30 beton uafhængigt fundament med indlejrede ankerbolte og jording modstand skal være ≤10Ω. Test jævnligt effektiviteten af ​​jordingssystemet.

Svejsning eller skæring på overfladen af ​​det galvaniserede ståltransmissionstårn er strengt forbudt. Hvis modifikation er påkrævet, skal den genpåføres med varmgalvanisering for at beskytte mod korrosion.

Kontroller regelmæssigt integriteten af ​​zinkbelægningen, boltstæthed og strukturel deformation; ind kyst-/højkorrosionsområder, inspicér hver sjette måned og reparer straks enhver beskadiget zinkbelægning.

Ikke-professionelt personale er strengt forbudt at klatre op i det galvaniserede ståltransmissionstårn. Advarsel skilte som "High Voltage Danger, Hold Away" bør placeres rundt om tårnet og holde en sikker afstand.
