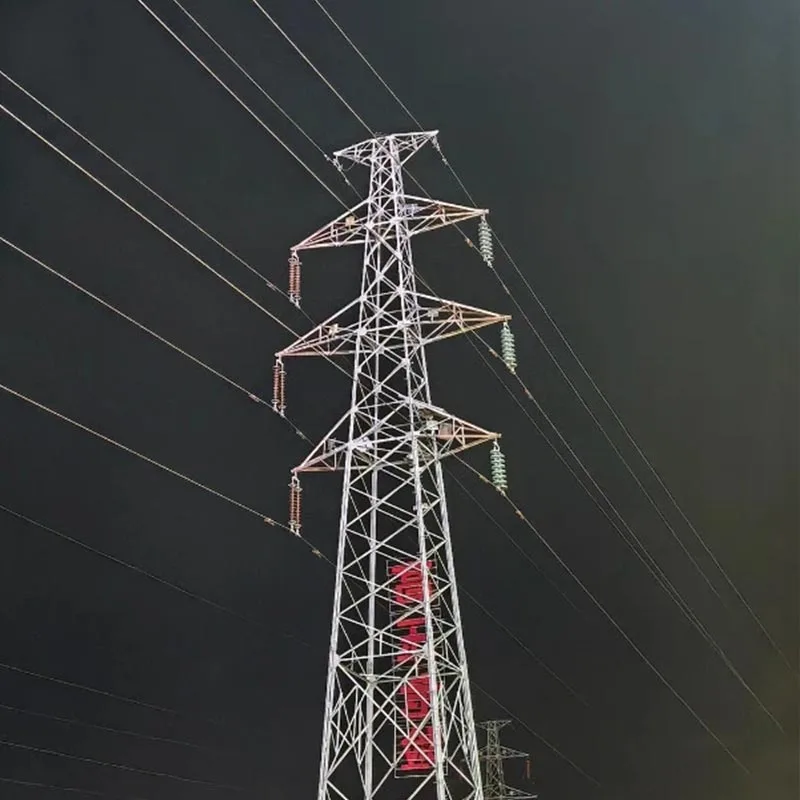

Højspændingsgalvaniseret stålrørstårn

Qingdao Anbang New Energy's højspændingsgalvaniserede stålrørtårne er kerneunderstøttende stålkonstruktioner specielt udviklet til 110kV-1000kV højspændings- og ultrahøjspændingstransmissionsprojekter.

Produkterne er lavet med højkvalitets Q345B/Q355B højstyrkestål, præcist svejset og behandlet med en fuldautomatisk varmgalvanisering proces for langvarig korrosionsbestandighed.

De har fordele såsom høj strukturel stivhed, stærk vind og jordskælvsmodstand, pladsbesparende og lang levetid.

Som et benchmark-produkt leveret direkte af en lokal Kinesisk fabrik, disse højspændingsgalvaniserede stålrørstårne opfylder fuldt ud langdistancekraften med stor kapacitet transmissionskrav i komplekse terræner og barske klimaer.

Hvorfor vælge Anbang højspændingsgalvaniserede stålrørtårne?

Fabriksstyrke, kontrollerbar kvalitet: Qingdao Anbang ejer en standardiseret produktionsbase, med fuld-proces uafhængig produktion af højspændingsgalvaniserede stålrørtårne - fra stålpladeskæring, valsning og svejsning til varmgalvanisering, montering og inspektion - udfører ISO9001 kvalitetssystemet for at sikre hvert tårn lever op til nøjagtighedsstandarder og stabil ydeevne.

Højstyrke materialer, sikre og pålidelige: Hovedmaterialerne er valgt blandt Q345B og højere kvalitet højstyrkestål. Højspændingsgalvaniserede stålrørstårne udviser fremragende bøjning, vridning, og ismodstand, designet til seismisk intensitet op til 8 grader, og vindmodstand på 35-40 m/s i ekstreme tilfælde forhold, hvilket sikrer nul skjulte risici under langsigtet drift.

Hot-dip proces, langvarig korrosionsbestandighed: Brug af den nationale standard varmgalvanisering proces, med en zinklagtykkelse ≥ 85 μm, har højspændingsgalvaniserede stålrørstårne en udendørs korrosionsbestandig levetid på over 30 år.

Sammenlignet med almindelige belægninger er den fulde livscyklusvedligeholdelsesomkostning reduceret med mere end 60 %.

Meget tilpasselig, stærk tilpasningsevne: Strukturer kan tilpasses efter spændingsniveauer (110kV-1000kV), tårnhøjder (30-120m) og terrænmiljøer, der giver et komplet udvalg af tårne, inklusive lige tårne, vinkeltårne, terminaltårne og spændingstårne.

Fuld kæde service, bekymringsfri levering: Integration af design, produktion, transport, installation og eftersalgsservice for højspændingsgalvaniserede stålrørstårne, følger det professionelle team gennem hele processen, forkortelse af projektcyklusser med 30 % og opfyldelse af kundernes one-stop indkøbsbehov.

Valgvejledning

Generelle principper for udvælgelse

Når du vælger højspændingsgalvaniserede stålrørstårne, bør de fire kernefaktorer prioriteres: spænding niveau, linjevinkel, terræn og meteorologiske forhold, kombineret med jordforhold og anlægsmiljø til udførligt bestemme tårntypen.

Qingdao Anbang fabrikken kan levere en-til-en mekanisk verifikation og tilpasset udvalg for at sikre sikkerheden, økonomien og egnetheden af højspændingsgalvaniserede stålrørstårne.

Valg efter spændingsniveau

110kV transmissionsledninger
Anbefalet: Letvægts lige højspændingsgalvaniserede stålrørstårne, småvinklede stålrørstårne
Fælles højde: 21m–42m
Anvendelig: Bydistributionsnetværk, industriparker, indsamlingsledninger for vedvarende energi

220kV transmissionslinjer
Anbefalet: Standard lige/spændingsbestandige højspændingsgalvaniserede stålrørtårne, smalbaset stålrør tårne
Fælles højde: 30m–63m
Gældende: Regionale rygradsnetværk, byringnetværk, flodkrydsnings- og vejkrydsningsprojekter

500kV og derover Ultra/Extra High Voltage
Anbefalet: Højspændingsbestandige højspændings-galvaniserede stålrørstårne med stor belastning, dobbeltkredsløb / multikredsløb stålrørstårne
Fælles højde: 54m–100m
Gældende: Transmission på tværs af provinser og på tværs af regioner, store linjer, store eksportkorridorer for vedvarende energi

Valg efter linjefunktion

Lige tårne: Anvendes til lige linjer uden vinkel eller vinkler <5°, let, lav pris, hurtig at konstruere

Vinkeltårne: Anvendes til linjer med vinkler 5°–90°, kan modstå sidespænding, med stærkere strukturel stivhed

Spændingstårne: Anvendes til ledningssektioner, beskyttelse mod ledningsbrud, højspændingsområder, kan bære fuld lederspænding at sikre linjesikkerhedsredundans

Terminal tårne: Anvendes ved linjestationsindgange, start-/slutpunkter på understationer, ensidig høj belastning, med forstærket strukturdesign

Tårne med stort spænd: Bruges til at krydse floder, motorveje, jernbaner, dale, lavet af ultra-højstyrke stål med tyk galvanisering, fremragende vindvibrationsmodstand

Valg efter terræn og miljø

Bjerg / kuperet terræn med stejle skråninger, vanskelig transport → brug sektioneret højspændingsgalvaniseret stålrør tårne, lette enkeltstykker, lette at løfte, lille fundamentfodaftryk

Kyst-/saltsprayområder med høj korrosion og fugtighed → brug tykt zinklags højspændingsgalvaniseret stål rørtårne, zinklag ≥100μm, hvilket i høj grad forlænger antikorrosionslevetiden

Kraftig isdannelse / isdækkede områder med istykkelse >10 mm → brug forstærket højspændings galvaniseret stålrør tårne, øge hovedmaterialets tværsnit, forbedre overbelastningskapaciteten mod is

Områder med høj vind/tyfon med designvindhastighed >35m/s → brug højvindsbestandigt højspændingsgalvaniseret stål rørtårne, optimere tilspidsning og struktur for at reducere vindbelastning

By-/parkområder med begrænset plads og høje æstetiske krav → brug smalbaset højspændingsgalvaniseret stålrørstårne, lille fodaftryk, enkelt og æstetisk tiltalende design

Valg efter antal kredsløb

Enkelt kredsløb: Konventionelle højspændingsgalvaniserede stålrørstårne, enkel struktur, optimal økonomi

Dobbelt kredsløb: Dobbelt-kredsløb højspænding galvaniseret stålrør tårne, sparer korridor plads, velegnet til by områder og områder med mangel på jord

Multikredsløb / flere kredsløb på samme tårn: Til ultrahøjspændingstætte korridorer, brug multikredsløb kraftige højspændingsgalvaniserede stålrørstårne.

FAQ

Hvad er fordelene ved højspændingsgalvaniserede stålrørtårne ​​sammenlignet med vinkelståltårne?

Højtryksgalvaniserede stålrørstårne har større tværsnitsbøjningsstivhed og mindre vindmodstand koefficient, hvilket gør dem stærkere mod vind og jordskælv; de optager kun 1/3 til 1/2 af den jord, der kræves af vinkel stål tårne, sparer jord omkostninger; de har et pænt udseende, længere korrosionsbestandighedslevetid og lavere vedligeholdelseskrav.

Hvordan sikres kvaliteten af ​​varmgalvanisering? Hvad er levetiden?

Anbang højtryksgalvaniserede stålrørstårne bruger den nationale standard GB/T 13912 varmgalvaniseringsproces, med en zinklagstykkelse ≥85 μm, og hver enhed er testet af en tredjepart.

Under normale udendørsforhold kan korrosionsbestandighedens levetid er ≥30 år, og den samlede designlevetid er ≥50 år.

Hvad er produktionscyklussen og installationsvanskelighederne for højtryksgalvaniserede stålrørstårne?

Det konventionelle højtryks galvaniserede stålrørstårn har en enkelt batch-produktionscyklus på 15-30 dage; det bruger segmenterede flangeforbindelser og boltsamling på stedet, hvilket ikke kræver stort eller komplekst udstyr. Normal byggeteams kan fuldføre installationen under vejledning, med installationseffektivitet 50 % højere end det af vinkelståltårne.

Kan højtryksgalvaniserede stålrørstårne ​​tilpasses til specielle terræner?

Ja. Baseret på forhold som f.eks. stor højde, tung is, kystsaltspray og jordskælvsudsatte områder, materiale, vægtykkelse, fundamenttype og strukturel styrke af højtryksgalvaniserede stålrørstårne kan justeres, og der kan leveres en dedikeret designløsning.

Hvilke ydelser er inkluderet i køb af højtryks galvaniserede stålrørstårne?

Det inkluderer design, produktion, transport, installationsvejledning på stedet, 5 års garanti og levetid eftersalgsservice. Fuldstændige tekniske dokumenter leveres, herunder inspektionsrapporter, certifikater vedr overensstemmelses- og mekaniske beregningsbøger.
